■FR-360　柱材接合金物　鋼材板厚6mm仕様　　●取付部材仕様を変えることで「基礎」〜「柱材」広い用途に対応

カタログ1.　　カタログ2.　　試験成績書　　補強方法例1.　　補強方法例2.　　ボルト別売品仕様

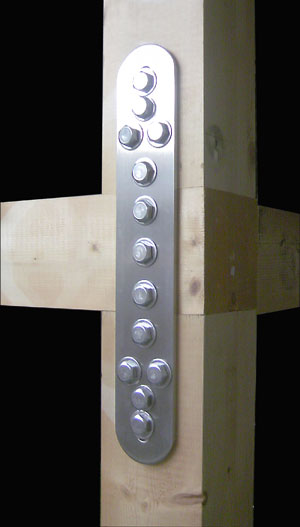

コーチボルト9M×65mm　13本使用取付例　*柱材105mm角使用例
<写真>FR-360　SUS304HL　t6

●FR-360製品には取付部材が付属しません。補強箇所に応じて別途ご用意ください。　(●シナプス販売ボルト)

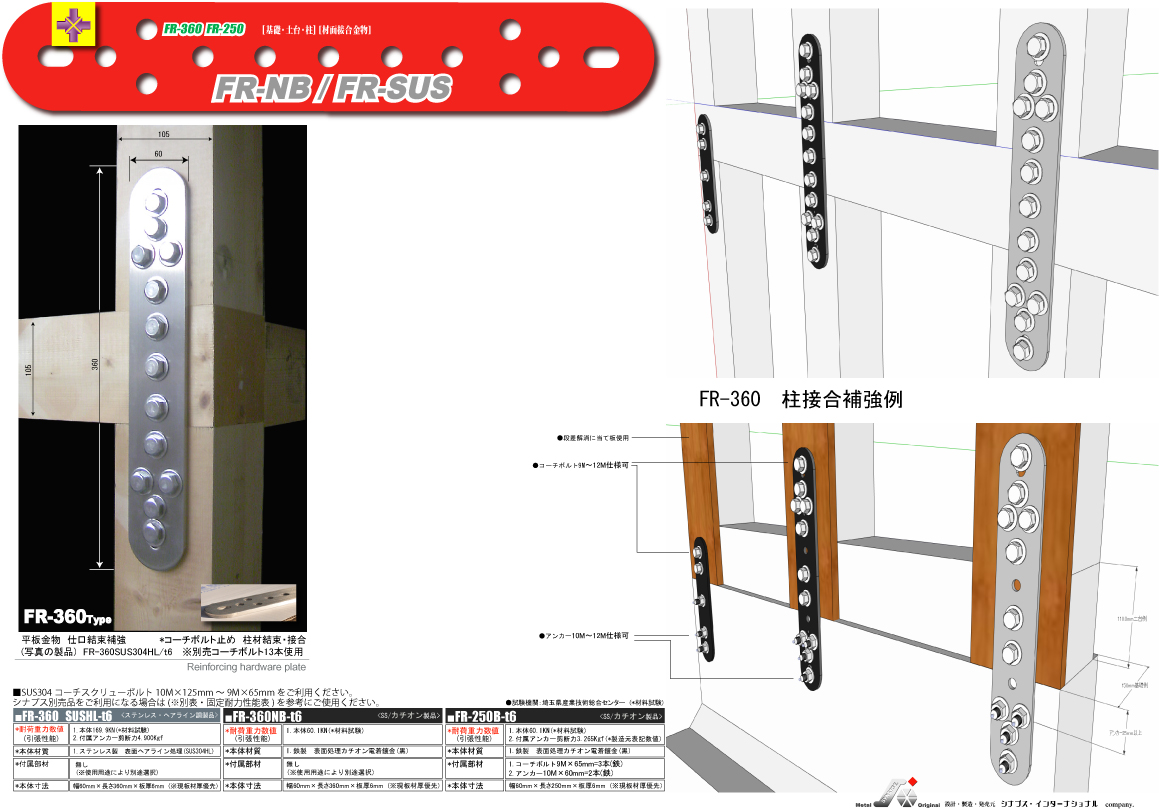

カタログ1.拡大

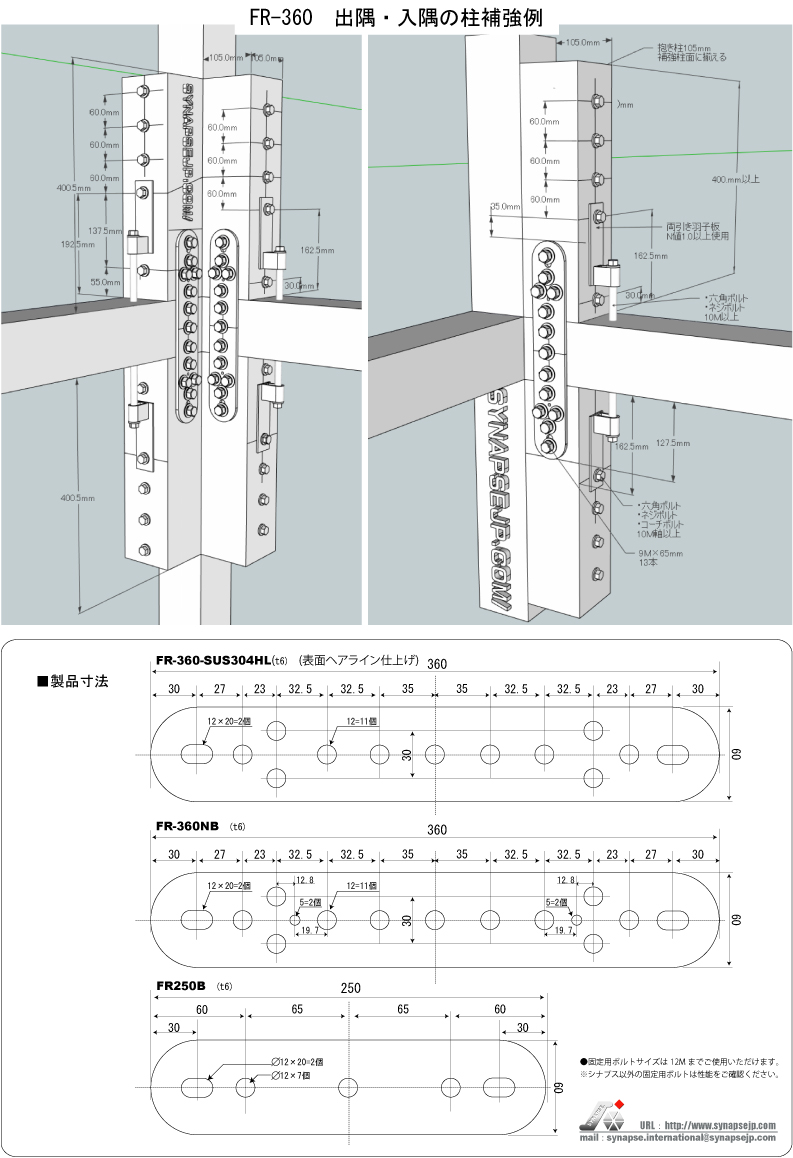

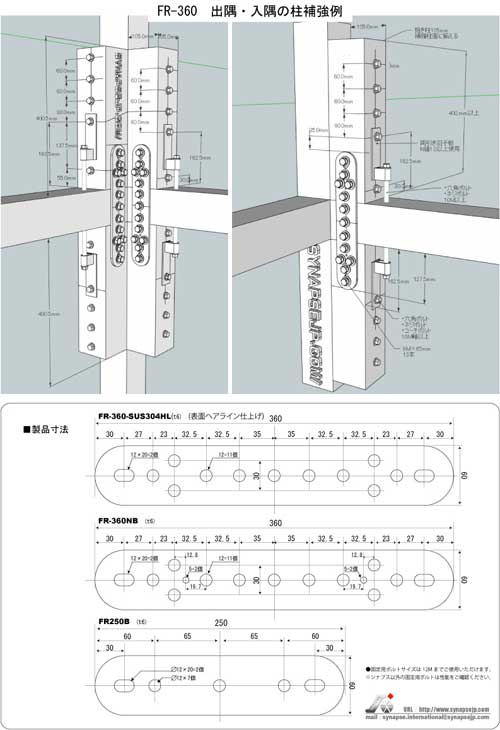

カタログ2.拡大　　W補強1.　拡大　　W補強1.スケルトン　拡大　

試験表　拡大

鋼材種　2種類　　同仕様(※SSのみ5mm穴2個有)

1.　◇FR-360　SUS304HL　t6(板厚6mm)　(SUS-HL　ステンレス・ヘアライン調仕上)

※取付部材　無

2.　◇FR-360　NB　t6(板厚6mm)　(SS/鉄　表面処理　カチオン電着(黒))

※取付部材　無

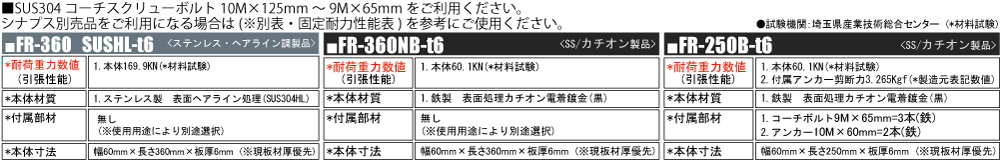

●別売ボルト　仕様　　(※シナプス購入品対象の耐力数値になります。)

●別売品　ボルト仕様表

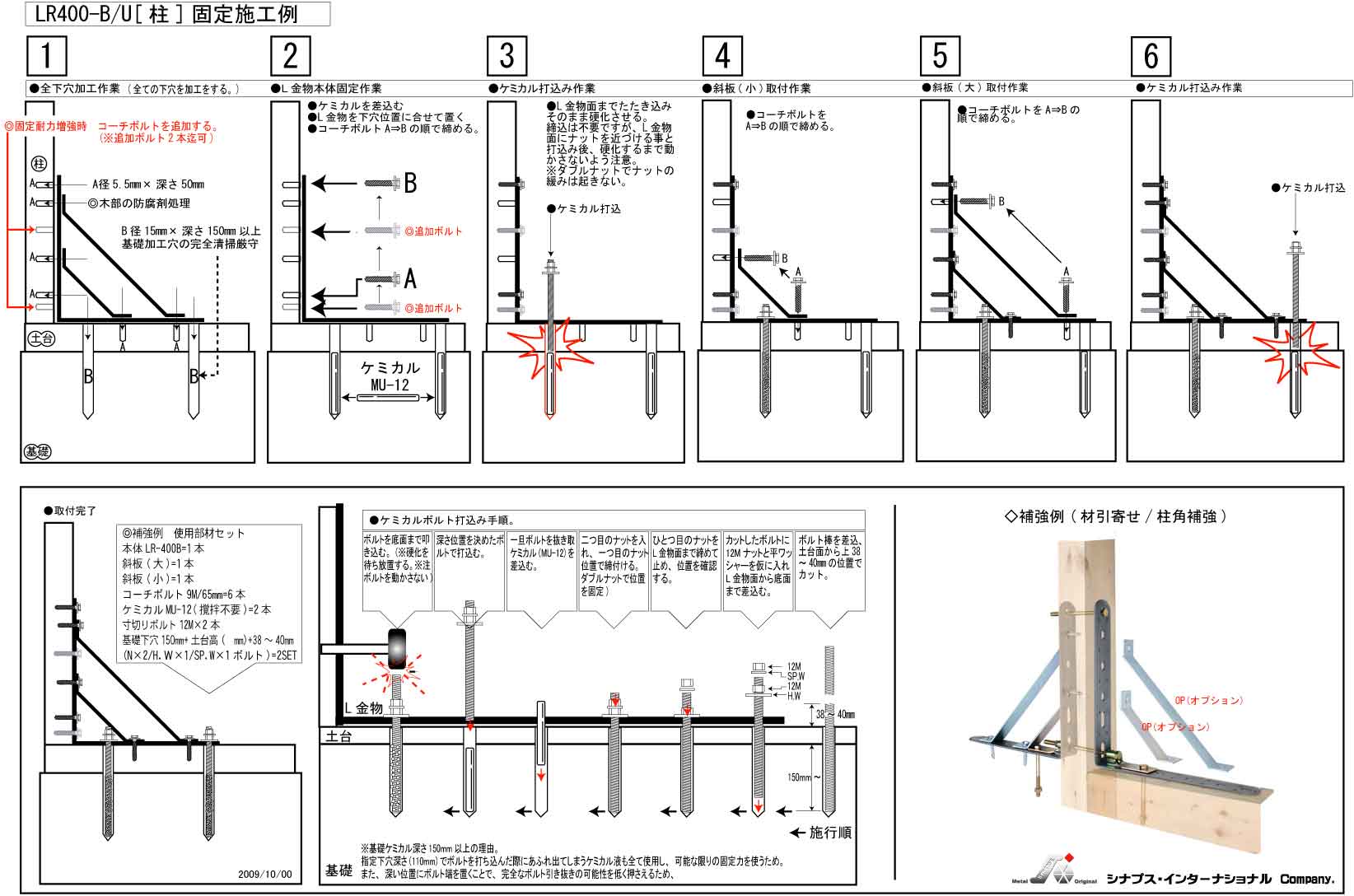

●補強例

W補強　拡大

FR金物1個補強力　　　柱脚　24.5KN　(N値4.6)

例図はFR金物2個使用　　　柱脚　49.0KN　(N値9.2)

●透視図

補強対象柱サイズにより各材・各箇所の寸法(mm)が変化します。

W補強　拡大

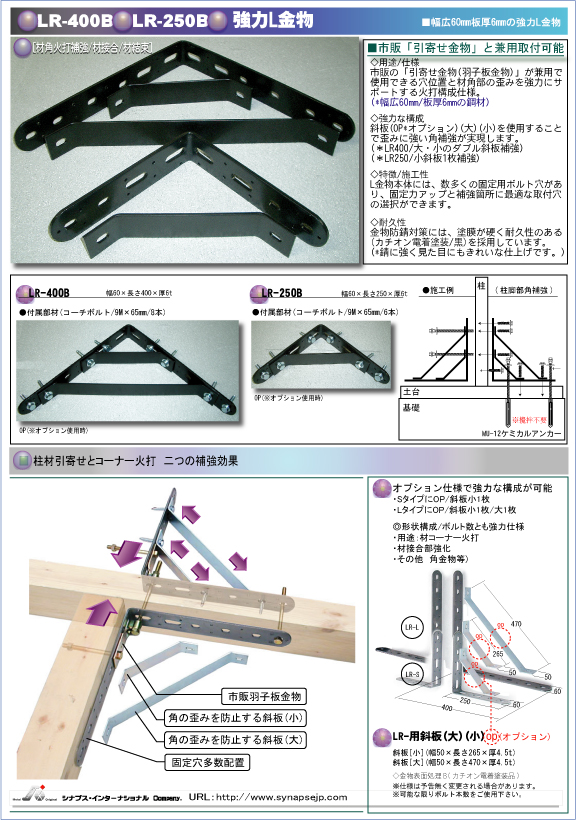

■角金物　材接合金物　●LR-400B　●LR-250B　　　[コーナー歪み防止強化部材仕様]

◇LR-400B/LR-250B

大/小斜板別売

＜製品図面　PDF＞

＜カタログ拡大＞
