 *自然の過酷な環境下に対応するABS材質と長期高荷重力構造仕様 |
||
 |

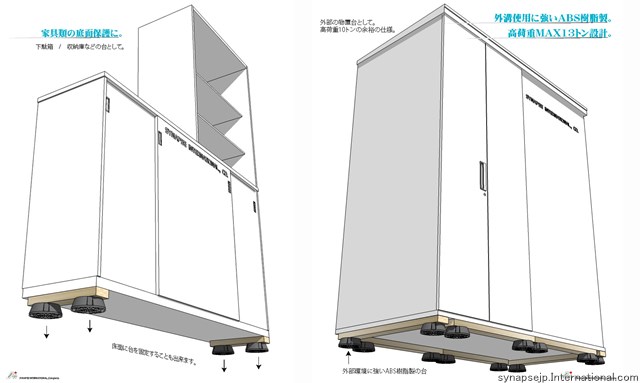

◇ABS強化プラスチック製 <束石・その他台受として>

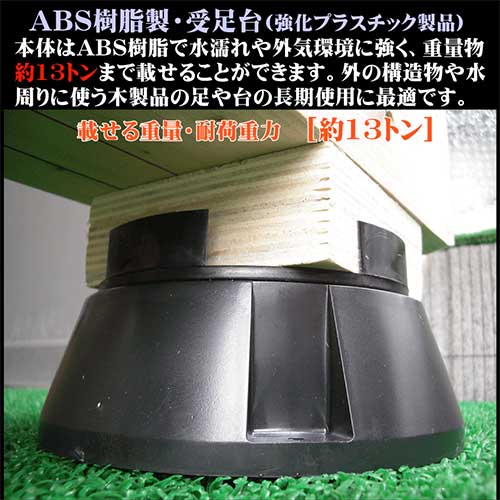

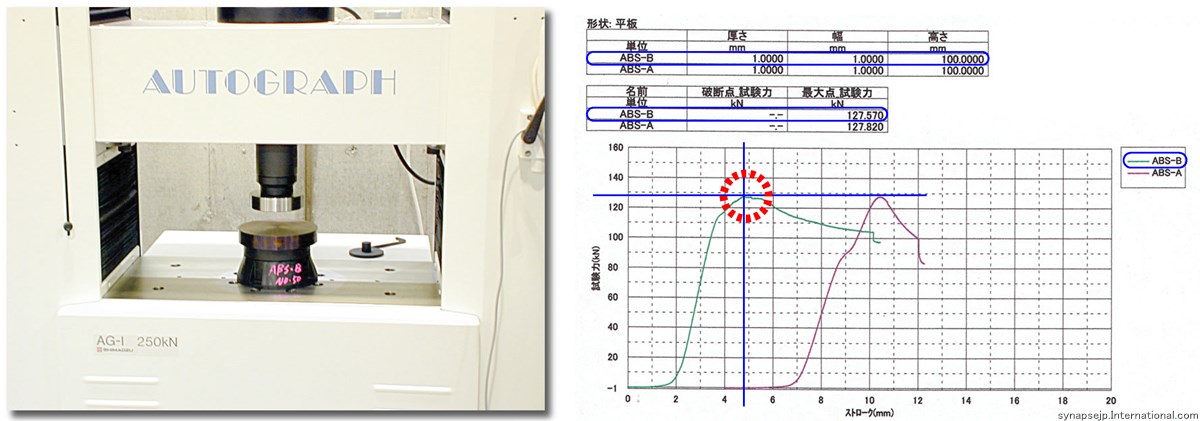

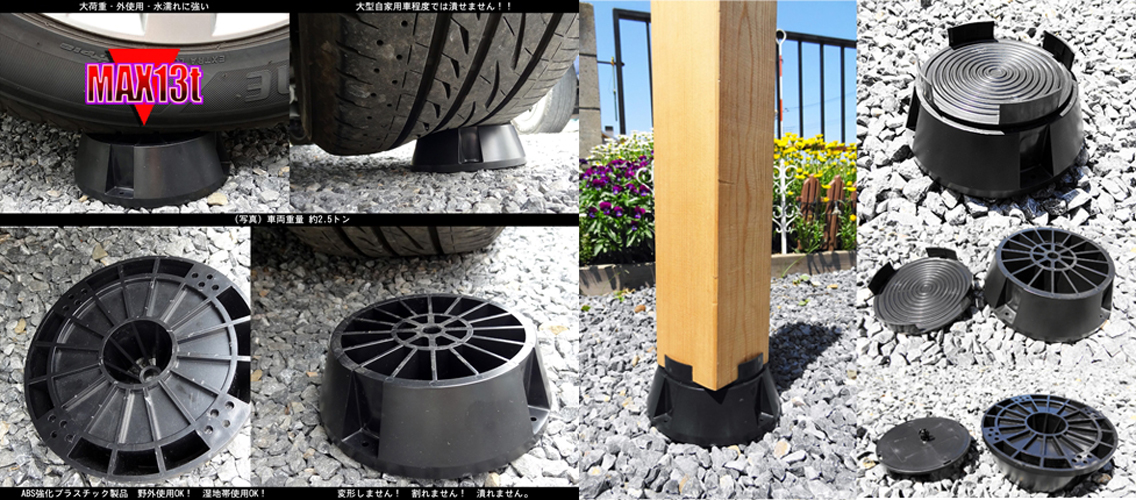

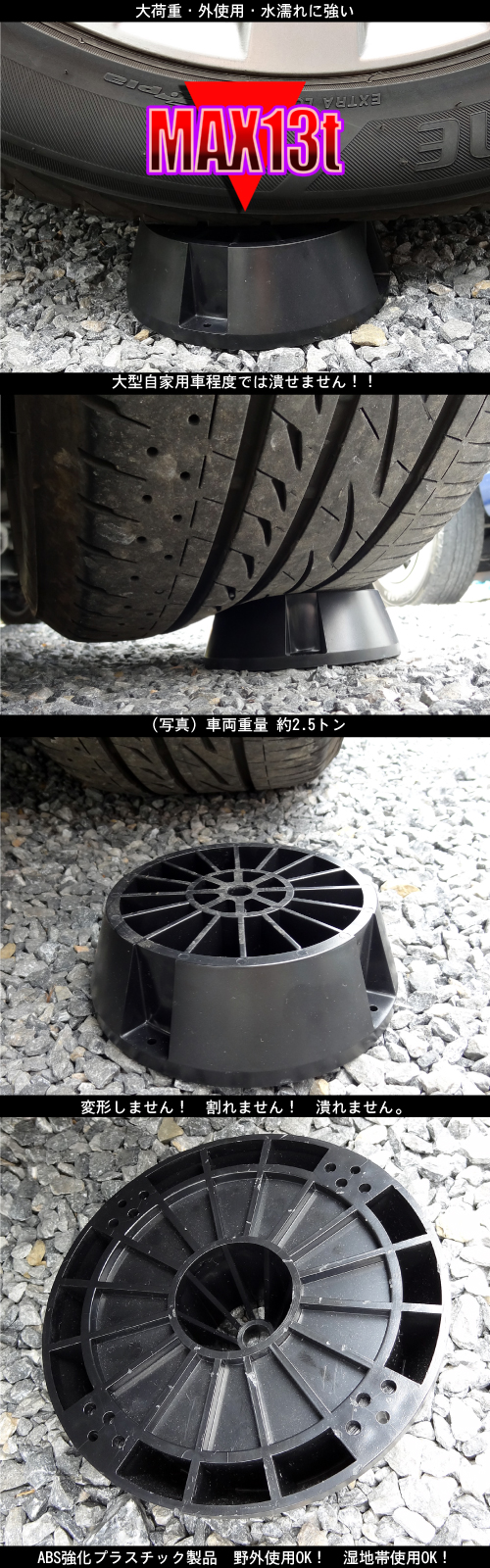

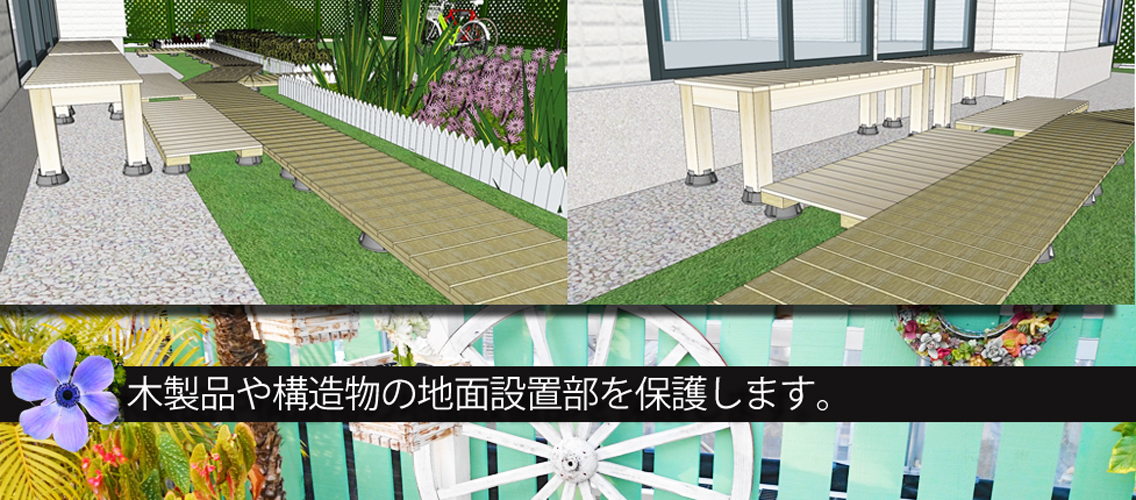

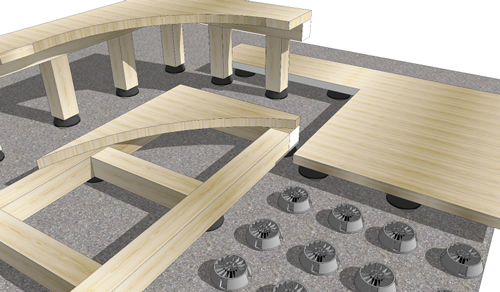

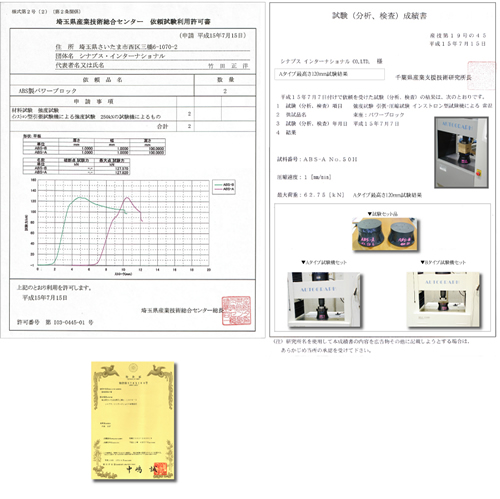

◇耐荷重力 約13t ■支え続ける強さ *高耐力設計の本体構造 ■長期間耐え続ける材質耐久性 *本体素材は耐腐食性・耐圧縮性に優れたABS強化樹脂を採用 ■多用途に対応する形状設計 *束石・架台・スペーサー・その他 ■高さ調整と材方向に回転する上部材受皿 *角材を受け回転する上面 ■水に強い *水分を吸い上げず材に優しい環境を提供します ABS樹脂強化プラスチックのパワーブロックは、水を含んでもろくなったり、材に水分を伝えません。支える目的に好条件を提供します。 |
|

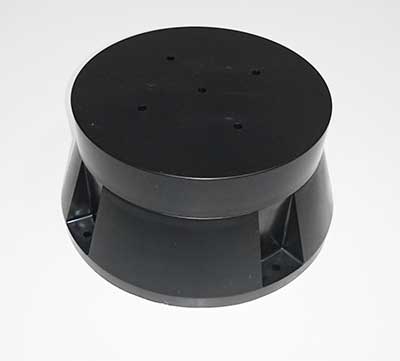

| ■Aタイプ(高さ調整・角材受皿回転仕様) |
高さ70mm〜100mm(*OP.時20mmUP.)×上径120mm×下径150mm |
*特許許諾募集中
|
 |
※材と座を一体化、安定目的使用には材と座設置面に接着固定が |
|

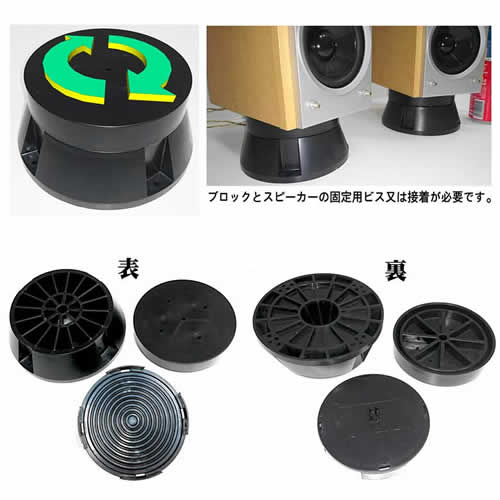

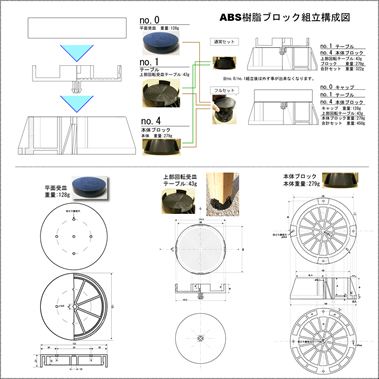

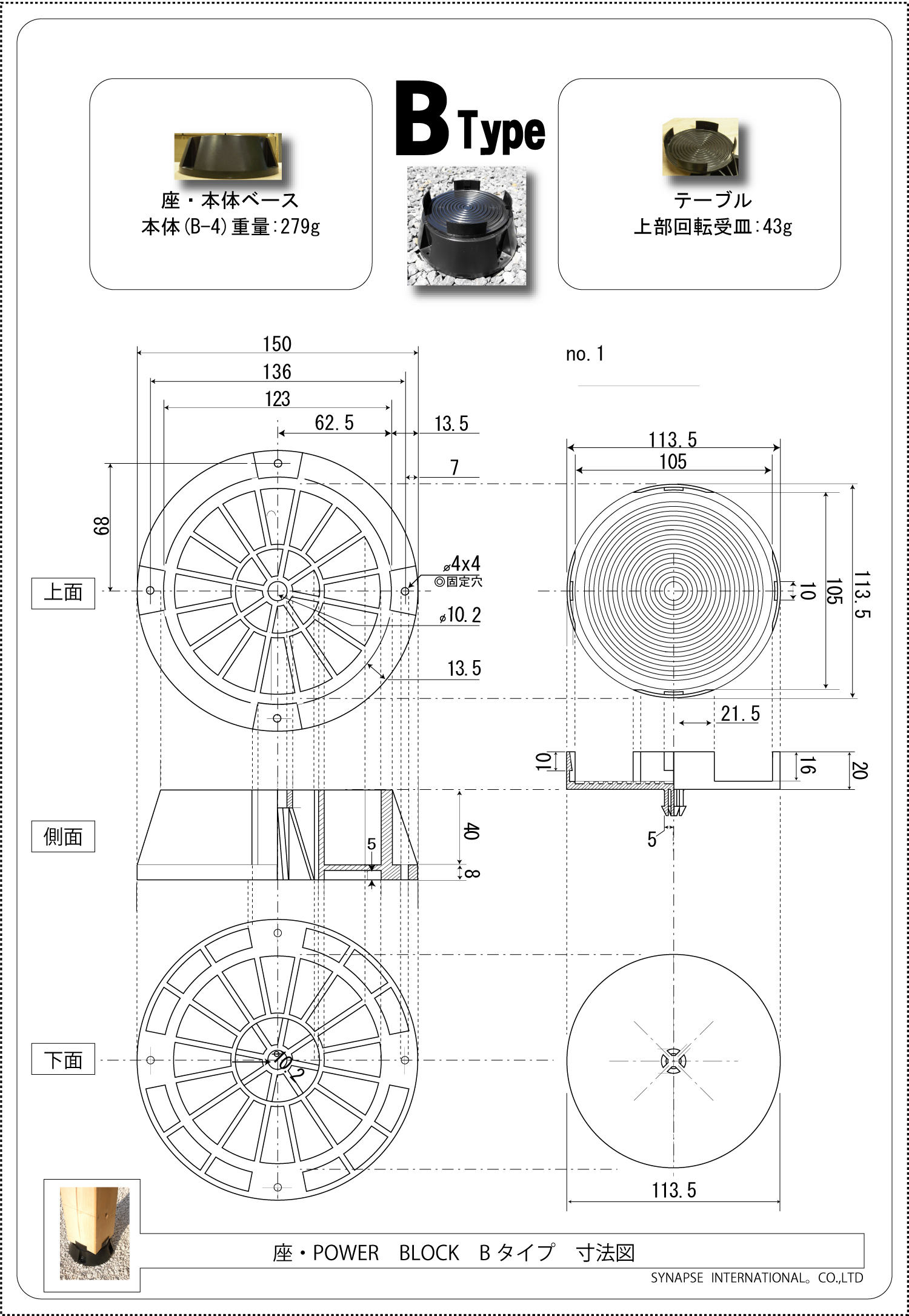

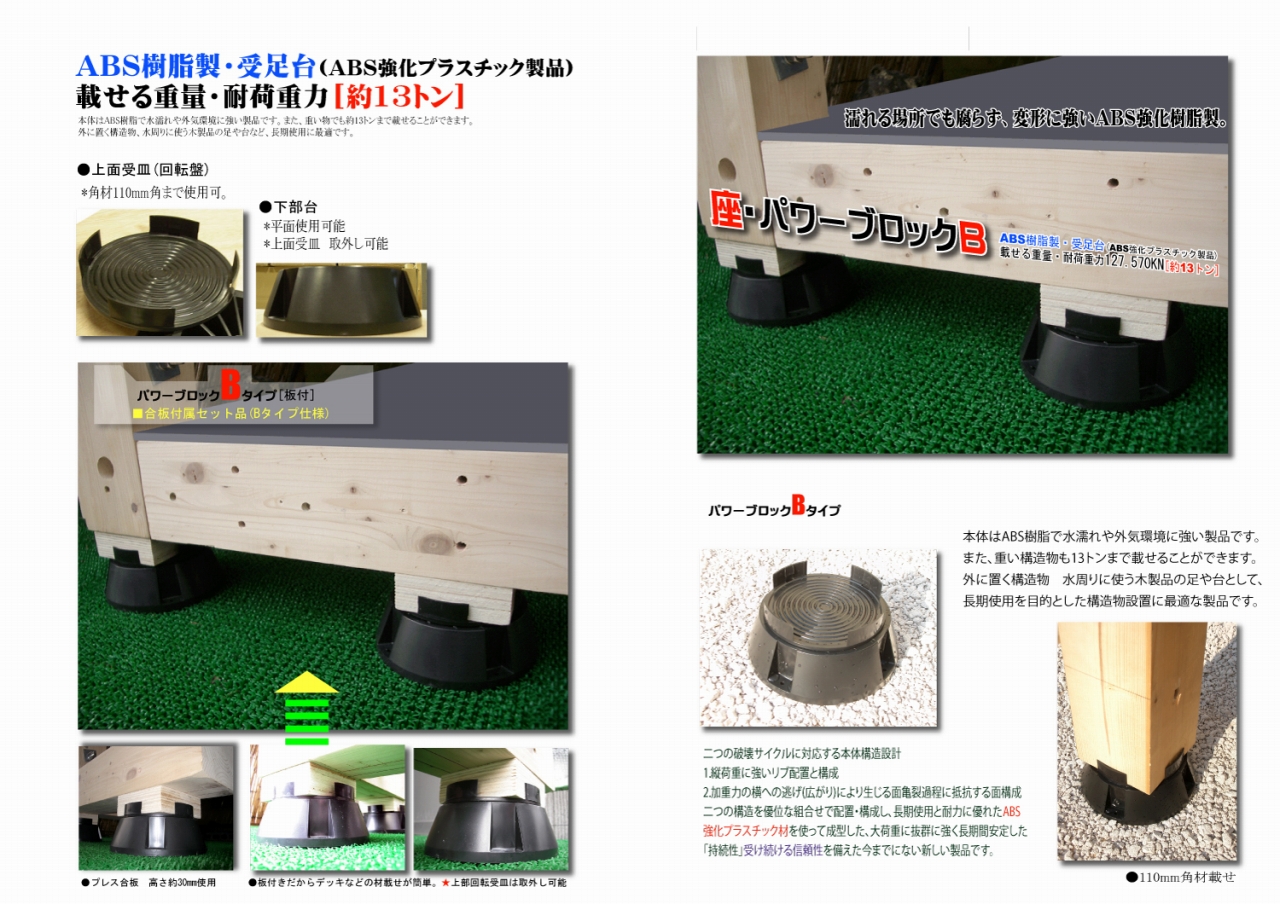

| ■Bタイプ(固体・角材受皿回転仕様) |
高さ50mm(*OP.時20mmUP.)×上径120mm×下径150mm |

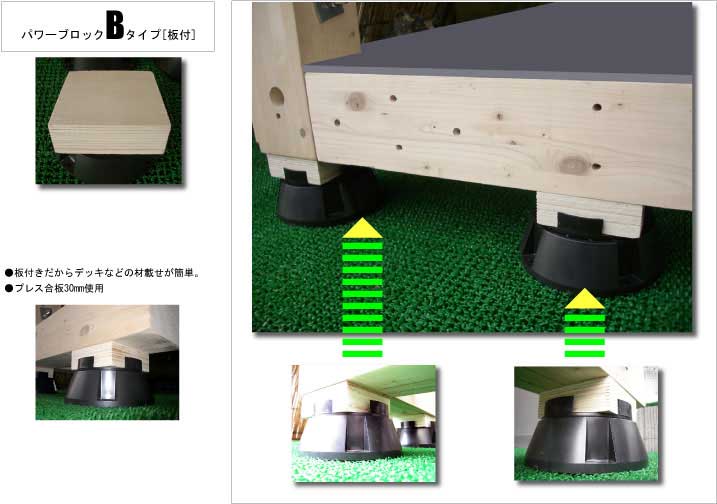

*プレス合板とBタイプ使用による例
|
 |
別売品：プレス合板有り
※材と座を一体化、安定目的使用には材と座設置面に接着固定が |
 |
|
■Cタイプ(角材受皿後付/ボンド使用)
|
高さ100mm(*OP.時20mmUP.)×上径150mm×下径150mm
|
*角材立て/105mm角材 *平面使用/床台スペーサー
|
 |
 ●●●   |
|
|

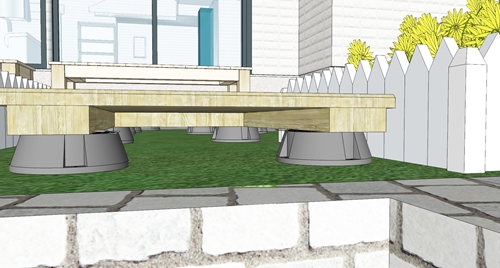

●その他拡張した使い方高さが欲しい時に、2セット連結して使用
束石や床上げなどの高さをを必要とする場合に4箇所のビス穴を利 用して連結、高さ200mmになります。 連結ビスは(頭ナベ4M×25mm以上/ナット止め4ヶ所) ※材と座を一体化、安定目的使用には材と座設置面に接着固定が |
*連結例 ●●●
 |
|
|

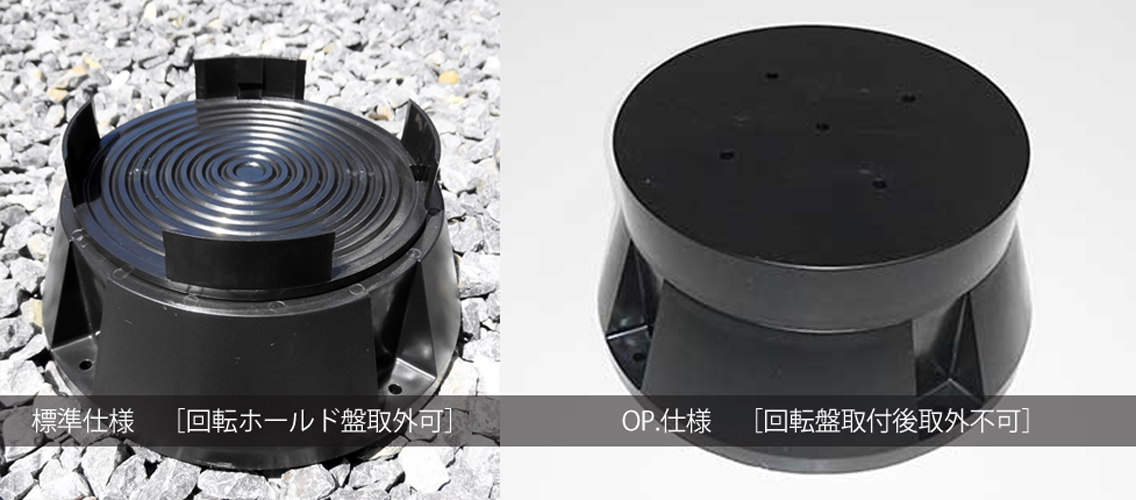

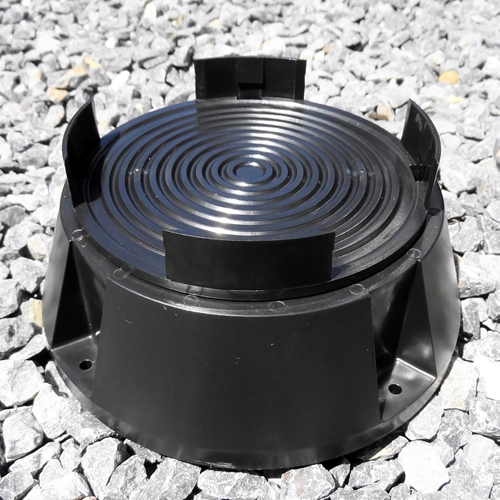

■角材受皿(標準付属)
|

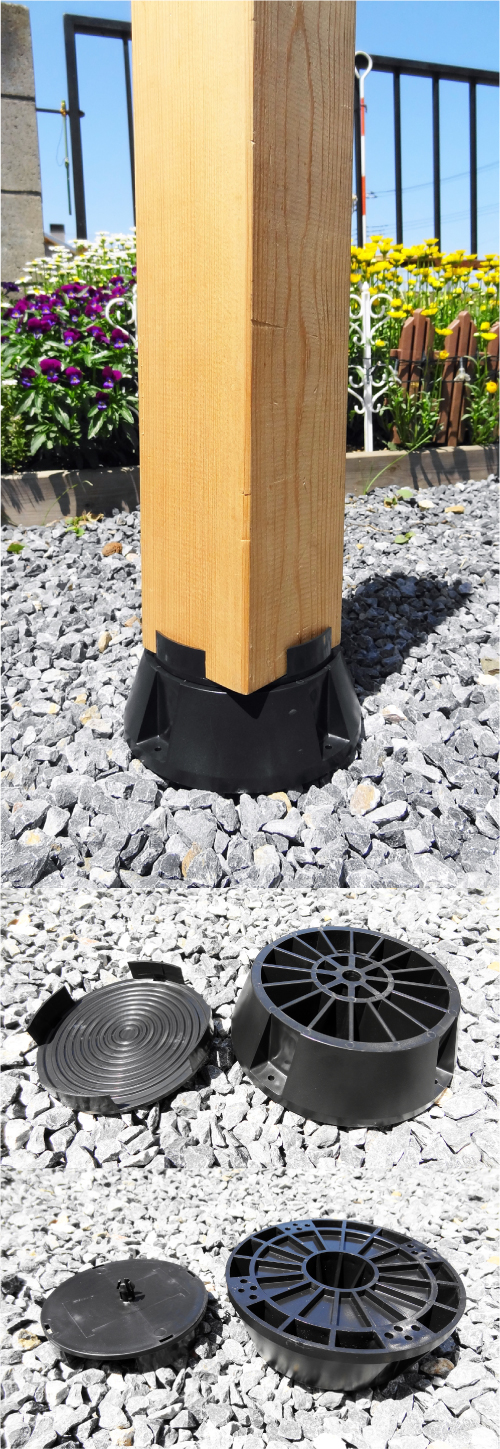

*柱角材立て例
|
|
 |
●天面には105mm角材を4面からホールド。

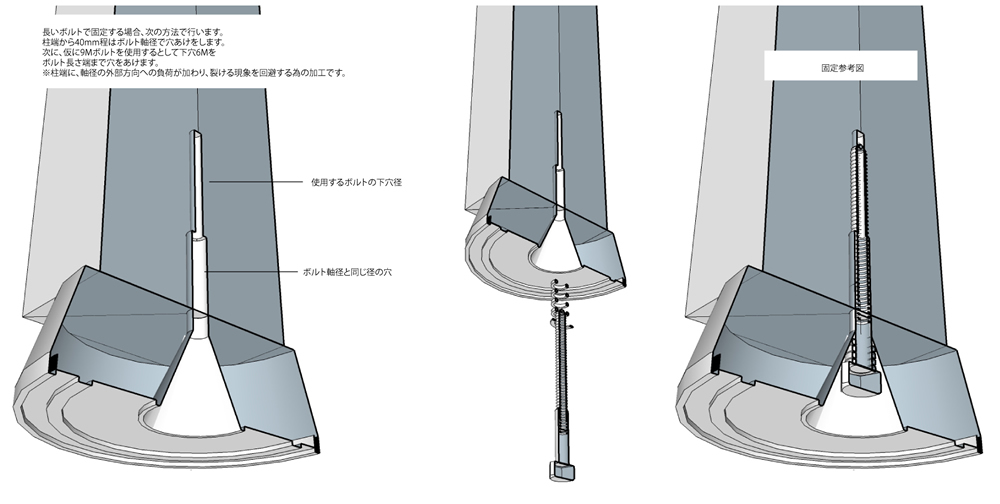

●束柱を載せるだけのホールド形状 〈*110mm角材まで〉 ◎上部受皿を取外し、本体裏から平面材にビスで取付もできます。 (※本体と材を中央1本止め固定の場合、向き方向回転も可能です。) ※材と座を一体化、安定目的使用には材と座設置面に接着固定が 必用です。 |
 ⇒ ⇒ |
|
■OP.平面材受・オプション
|
高さ20mm×上径150mm×下径150mm |
*平面材受けに角材ビス止め
|
 |

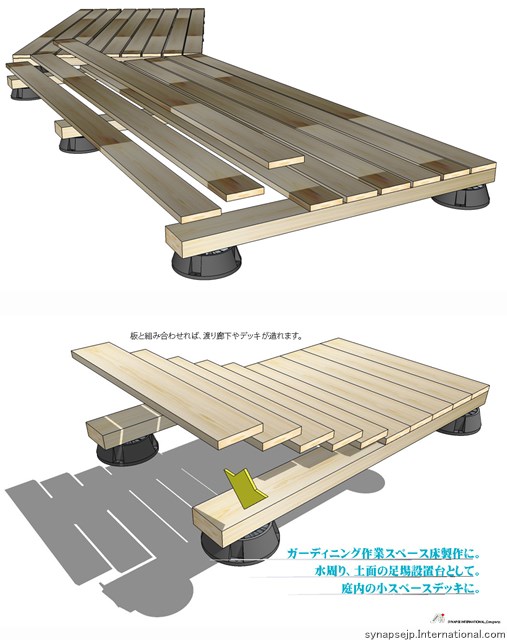

●オプションの平面材受を追加使用すれば、太い角材や平板載せなどに 用途が広がります。 ◎セットは簡単、オプション材受を先に乗せる材底面にビス止め、その後、 座本体受皿に重ね合せガチッとセット!! 本体と平面材受が噛み合いロッ クされ一体化されます。 (※ロック後は取り外す事が出来ません。) |
 ⇒ ⇒ ●●● |
 |
 |
 |
   |
||
|
