東京大学地震研究所よりマグニチュード７クラスの首都直下地震が今後４年以内に約７０％の確率で発生すると発表しました。 シナプスでは２０１２年２月１日より、ご相談内容により可能な限りのご支援対応を行って参ります。耐震補強で金物が必要な事業者様、個人でご計画の方、ぜひ一度ご相談ください。

ご利用について

耐震補強金物にも「デザイン」と「美しさ」を求めても良いと思います。

衝撃力を確実に緩和させる構造や仕組を造ることも難しい課題ですが、
金物をデザインする作業には特別な難しさがあります。
シナプスで造る金物デザインは補強力性能をストレートに示した形です。
そして最終仕上は、「見る」を満足させる美しさを持っています。
***
シナプスの耐震補強金物には、「独自のアイデアと加工技術」
耐震の為の優れた造りが沢山あります。
***
急激な破壊力からボルト軸をせん断力から守る「特許」構造
強い弾性力・耐磨耗性・機械的強度が大きいNR制震ゴムを軸部に採用。逃げ場の無いホール内が、粘りの補強効果をつくります。
壁への密着性に優れた金物背面シート「EVA5倍発泡ウレタン」採用。ステンレス製表面は「ヘアライン調」の化粧仕上げ。鉄製品は「電着塗装」で防錆性に優れ、表面仕上がりも綺麗です。
保護カバーは、防水・防異音のスライド装着設計。
金物固定力を生む「特厚・特大」ワッシャーを製作・採用。強く、安定した金物固定を実現しています。
安定した補強力を生む金物本体「一体構造化設計」など、他にも沢山あります。
製品種・補強耐力に最適な基礎固定部材をセットしています。せん断に強いボルトアンカー。本数で耐力をカバーするオールアンカーなど、基礎への負担軽減と施工性を考慮しています。
軸10Mの取付ボルトを採用。
せん断耐力不足を制震構造と固定ワッシャーでカバー。
シナプスだけの無駄のない衝撃力緩和システム。衝撃波を確実に減退させ、より効果的な耐震補強を実現させる「特許」制震緩和構造システムを採用。
AXX-700　　AXX-700　耐震金物　後付ホールダウン金物　PAT.

「　グッド・デザイン　ノミネート　製品　」　
製品保証　2年〜(セット品により製造品質を保証)

<SUS304HL>

<カバーOP.>
<調整板OP.>

￥open price
「シナプスだけが採用できる制震構造システム」

「他には無い！ベストが尽くせる唯一の手段」

「究極のシンプルさに最高の耐震性能を追求した製品」

・
・
・

★フラットバー構造　シンプル耐震補強金物!!

★ボルト軸「剪断力回避」制震システム採用!!

★ボルト軸部に粘りの補強力「制震構造」を内蔵!!

★グッドデザイン・ノミネート金物!!

★外壁・壁内部・増基礎使用に広く対応!!

★多数使用に最適な低価格帯金物!!

Made in　 Japan


　　　　　　　※SUS304HL製品を除く。　　　　　　　

出隅・入隅にも対応します。
<特徴>

「特許」衝撃吸収ホール(5箇所付)

1.ボルト耐力UPシステム構造

2.固定力増強　取付Ｗ仕様

3.制震・減速部材仕様構成

4.剪断力回避・防止構造設計

5.柱と材負荷軽減取付部材

6.EVA取付密着マット付属
(*カバー購入時付属)
防水・防異音設計カバー

《特許取得済》

製品種
本体引張耐荷重力値
■SUS304/HL・ステンレス製品
147.9KN
(15,086kg)
(OP.ボルトセット仕様時)
・表面処理/ヘアライン
・OP・SUS/HLカバー
(衝撃力緩和効果を含まない単体性能　制震衝撃時上記耐力を上回る)
製品種
本体引張耐荷重力値
■SS30-B・鉄製品
62.1KN
(6,334kg)
・表面処理/カチオン電着(黒)
・OP・SUS/HLカバー
(衝撃力緩和効果を含まない単体性能　制震衝撃時上記耐力を上回る)
製品種
本体引張耐荷重力値
■SS30-U・鉄製品
62.1KN
(6,334kg)
・表面処理/ユニクロ
・OP・SUS/HLカバー
(衝撃力緩和効果を含まない単体性能　制震衝撃時上記耐力を上回る)
キャンペーンはこちら
　■本体構造設計　　●耐震設計　an earthquake-resistant design.　　●耐震構造　earthquake-proof structure; earthquake-resistant construction.　　●制震構造　Damping structure
「壁と基礎の段差調整が前・後に自由」制震緩和システムに理想の取付方法を実現した「特許」二軸可変・フリー調整プレートをプラス。

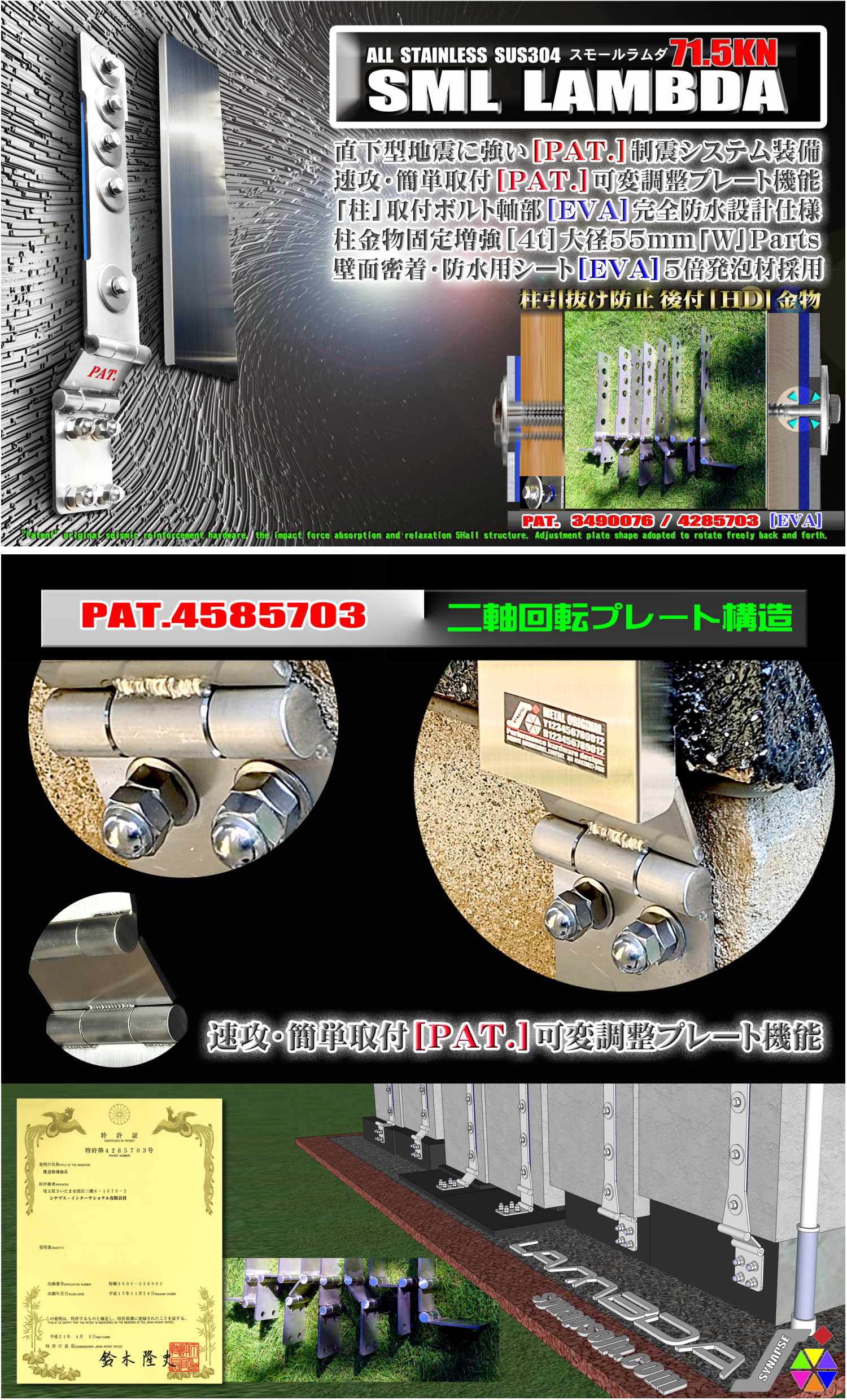

Λ　ラムダ　　ラムダ　耐震金物　後付ホールダウン金物　PAT.

「　グッド・デザイン　ノミネート　製品　」
製品保証　2年〜(セット品により製造品質を保証)

<SUS304HL>

<カバーOP.>

￥open price

「シナプスだけが知る高耐力設計と製造技術」

「シナプスだけに許可された二軸可変構造」

「究極のシンプルさに粘りの補強力推移構造」

「簡単施工を徹底追及し完成した拘りの製品」

「無駄を削ぎ落とした究極のシンプル金物」

・
・

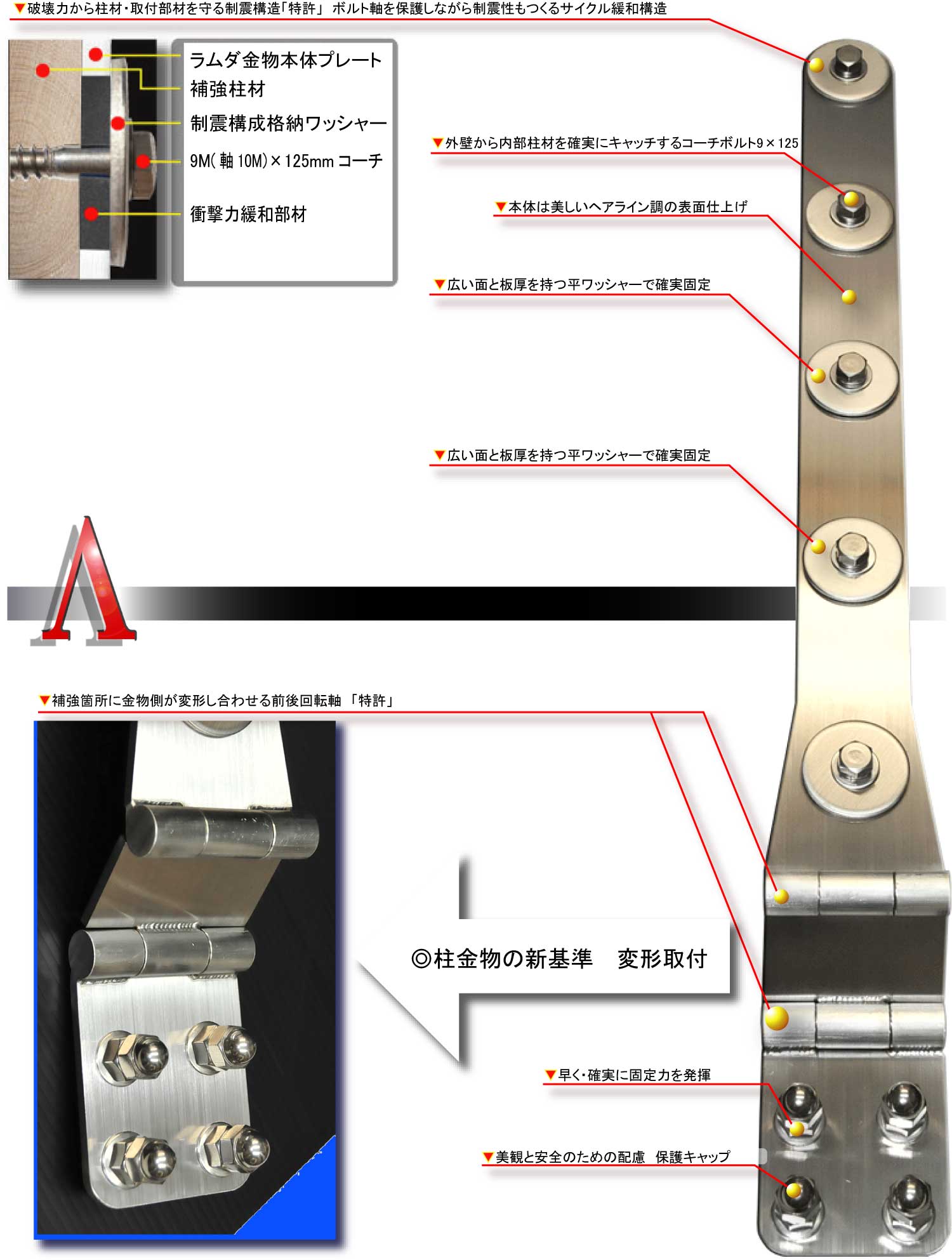

★「特許」無段階可変式二軸調整　基礎プレート採用!!

★壁と基礎の多彩な段差に速攻・簡単対応!!

★フラットバー構造のシンプル耐震補強金物!!

★ボルト軸「剪断力回避」制震システム採用!!

★ボルト軸部に粘りの補強力「制震構造」を内蔵!!

★グッドデザイン・ノミネート金物!!

★外壁面・内部柱の直接取付に対応!!

Made in　 Japan

<特徴>

「特許」衝撃吸収ホール(5箇所付)

「段差フリー調整式」

1.ボルト耐力UPシステム構造

2.固定力増強　取付Ｗ仕様

3.制震・減速部材仕様構成

4.剪断力回避・防止構造設計

5.柱と材負荷軽減取付部材

6.EVA取付密着マット付属
(*カバー購入時付属)
防水・防異音設計カバー

「特許取得済」

<特殊住宅「基礎」構造対応タイプ>

製品種
本体引張耐荷重力値
■SUS304/HL・ステンレス製品
71.5KN
(7,293kg)
・表面処理/ヘアライン
・SUS/ＨＬカバー〈オプション〉
(衝撃力緩和効果を含まない単体性能　制震衝撃時上記耐力を上回る)
製品種
本体引張耐荷重力値
■SS-B　〈スチール〉
76.7KN
(7,823kg)
・表面処理　(カチオン電着/黒)
・SUS/ＨＬカバー〈オプション〉
(衝撃力緩和効果を含まない単体性能　制震衝撃時、上記耐力を上回る)
キャンペーンはこちら
　■本体構造設計　　　　　　　　●耐震設計　an earthquake-resistant design.　　●耐震構造　earthquake-proof structure; earthquake-resistant construction.　　●制震構造　Damping structure
後付ホールダウン金物では他に類を見ない超高耐力と高品質・デザイン、そして高い信頼性を備えたプロフェッショナル仕様製品。



本体セットにヘアライン仕上げのステンレス・カバーが標準付属。
「製品」「価格」全てに置いて、これ以上の好条件は存在しない、選ばれる理由があります。
製品保証　10年(製造品質を保証)　　「特許取得済」

*高耐力・高性能機種

*イメージ拡大

<フル構成組立時>
<コーナーOP.>

￥open price

★後付柱金物を代表する高性能・高耐力仕様金物!!

★柱の引抜けと倒れ二つの役割を担う金物本体設計!!

★ステンレス・カバー付属のフルセット耐震金物!!

★破壊力に最も強固に対応する優れた「特許」構造!!

★特許・三次元衝撃力吸収式　制震構造採用!!

★粘りの補強力と優れた形状デザインを採用!!

●採用実績NO.1のロングセラー品
●超強力仕様の本格派
●OP.柱倒れ防止角金物
●破壊力を吸収する「特許」スリーブ構造
●デザインされた耐震補強用　制震金物
●確実取付をサポートする取付部材仕様
Made in　 Japan
この性能と品質、そして確実に取付ることができる部材仕様。

全ての点で選ばれる大きな違い、確かな期待の差があります。

より大きな安心を望むユーザーの願いに応えます。

●オプション　コーナー/W 　(柱倒れ防止　補助金物)
(中央用)
■SS<スチール>
■SUS/ＨＬカバー
(付属品/無付属品)

「高性能・高耐力　後付金物の最高性能製品」

「スリーブ衝撃吸収構造」

<特徴>

確実固定部材仕様
(オールアンカー+ケミカル固定)

前衝撃力に前後・左右対応構造

長期耐久性　構造設計

一体化組立設計　確実固定部材仕様

混在鋼材加工製品
(装甲構造体設計)

製品種
本体引張耐荷重力値
■SS<スチール>
143KN　(14,586kg)

(金物接合ボルト限界耐力)
(本体は上記耐力を上回る)
・鉄製品
・SUS/ＨＬカバー　付/無

●オプション　コーナー/Ｓ 　(柱倒れ防止補助金物)
(左/右兼用)
■SS<スチール>
■SUS/ＨＬカバー
(付属品/無付属品)
柱の倒れを防止。

歪みに強い壁をつる。
（破断荷重kN/キロニュートン）１tf＝9.80665kN　/　(　)KN×102=(　)kg
　■本体構造設計　　●耐震設計　an earthquake-resistant design.　　●耐震構造　earthquake-proof structure; earthquake-resistant construction.　　●制震構造　Damping structure

上に戻る

■　耐震補強金物　住宅の耐震補強業務に　「自由」　にご利用いただけます。■

会員・入会等の登録、及びご利用のための費用ご負担はありません。

(※シナプス・インターナショナルは補強金物の開発から販売までを行う金物メーカー。自由なご利用環境をご提供しております。)
地震時の衝撃波をコントロールすることで得られる効果的な補強効果

「特許」制震システムが、より高い次元まで金物性能を引き上げます。

確かな結果を提供できる「後付ホールダウン防止金物」を各種ラインナップ!!

視覚を満足させる造形美☆

必要とされる金物の形をデザインする事で生まれた☆グッドデザイン・ノミネート☆建築金物形状!!

地震の「S波」「P波」に対応する高性能制震構造「特許」を装備

補強用途のみを追求した形状設計金物とは全く異なる開発志向

「性能」「デザイン」「取付部材」の全てを重視!!　必ず満足できる耐震補強金物です。

補強金物としての高い完成度が、補強後の大きな期待「地震に強い補強」にお応えします。

Visual design hardware.
Good Design Award nominations.
System damping structure.
Seismic patented hardware lineup.

後付ホールダウン金物

NEW!!　Improvement.

　<新>デザイン　<新>性能追加製品

ラインナップ!!　⇒　イメージ拡大　★★★　
デザインの見直し

加工技術水準UP.

加工方法・加工機器変更

追加設計と仕様変更による性能UP.
後付ホールダウン金物の「性能」「品質向上」の為の　☆新規改良　を行いました。　表記性能を更に上回る　「確実性」と　「製品価値」　選択者を満足させる大きなメリットをプラスしてお届けします。
より優れた製品で頼れる大きな信頼をご提供します。

■Main product　Lineup.　￥open price　　　Made in　 Japan
■Hall down to prevent hardware series.

　■後付ホールダウン防止金物 <特許・制震構造金物><耐震補強用金物>　Quality guarantee

　●基礎から土台・柱までを接合する板厚6mmの耐震補強金物。本体強力設計タイプから多用途使用金物まで。高耐力6トンから14トン。柱補強金物の耐震金物及び制震金物各種。
★製品品質保証書付　2年〜10年
　(製品・仕様により保証年数設定)
 自信を持ってお勧めできる「後付ホールダウン金物」に、長期の製造品質保証書が付いています。

地震時に果たせる目的。発揮できる性能を、製造品質で長期間保証します。
セフティープレート　143.0KN
アクサ　62.1KN〜147.9KN(*1)
ラムダ　　71.5KN　/　76.7KN
シナプス独自の「取付ボルト部材」「優れた効果を約束する設計仕様」
1.構造図解説明
2.補強効果説明図

4.ボルト固定耐力性能図解

「特許」制震構造解説ページ

他に類を見ない優れた仕様を図解でご確認下さい。

クリック　→ ←　クリック

☆☆☆☆☆

　■材接合金物　　　<強力固定用途仕様金物　/　特許・制震構造金物　/　取付ボルト穴完全密閉EVA仕様金物><耐震補強用金物>

　●材と材を接合する板厚4.2mmと6mm、幅50mmと60mm、長さ200mm/250mm/360mmの平板金物。固定力を活かした耐震金物用から衝撃力を吸収緩和させる制震構造と部材仕様の耐震金物まで。
　　　通常建築金物にはない「高耐力仕様金物」。より確実に補強できる耐震金物をご提供します。
　Made in　 Japan
FR250/360
AXX-360
キャッチ-F
WID-250F
建築金物

　■基礎・土台接合金物　　<基礎・土台・柱脚部接合金物　/　特殊鋼材NO.45C仕様金物　/　取付ボルト穴　完全密閉EVA仕様金物　/　緩和構造金物><耐震補強用金物>

　●基礎と土台を強固に固定、また、衝撃力を吸収緩和させながら補強する基礎と土台固定金物。基礎と土台と柱脚部を固定する特殊鋼材仕様の変形金物。補強が難しい柱脚部を接合します。
　　　考え抜かれた形状と目的を果たす為の補強性能、金物概観を見ただけでは分からない隠れた性能、地震に対応する形状と材質、そして造りが、与えられた役割を限界まで推移し、
　　　補強効果を提供します。
　Made in　 Japan
AXX-R
キャッチ-NH

　■角金物　L金物　<強力火打ち効果仕様金物　/　取付ボルト穴　完全密閉EVA仕様金物　/　緩和構造金物><耐震補強用金物>

　●材角を結束・接合する角金物。中型火打ち金物として、角の歪みに強いコーナー斜板構成金物。耐震補強時の角金物として有効です。また、引寄せ金物との兼用で柱材を引寄せ接合。
　　　材と材の接合力強化L金物に、火打ち効果をつくりだすコーナーバー採用。強い衝撃力にコーナーバーが湾曲し緩和効果をつくりだします。幅50mmから60mmで6mm板厚、安定補強
　　　を提供します。

　Made in　 Japan
キャッチ-L/S　※在庫品のみの販売で製造終了品になります。
LR-250B/400B
L-1　※注文製造品

　　■材受ABS強化プラスチック　　<高耐荷重　外向使用に強いABS樹脂製受台><高さ50mm/Bタイプ　耐震補強用>　荷重耐力13トン

　　●束柱の受台として、床板などの平面受台として、その他アイデア次第で様々な使い方ができます。ABS強化プラスチックで長期間の使用に耐えます。加わる荷重13トンまで耐えます。

Made in　China
座・パワーブロック　ABS強化プラスチック　　

上に戻る

●必要な時、いつでも「自由」にご利用ください。

シナプスは金物の製造と販売を目的とする建築金物メーカーです。
金物をご利用する為のご契約やご登録、費用等は一切必要ありません。
金物を購入する目的で　1個からご自由にご注文いただけます。
ご採用前のご質問は、電話・FAX・メール等で、お気軽にお寄せ下さい。

選ばれるための優れた製品の造り、細部まで考え抜かれた耐震補強金物製品がご利用頂けます。
ご採用前に他社製品の造り、耐震・制震性能、価格等、全てに納得できる違いを細部まで比較ご検討ください。
設計、デザイン、耐震補強性能、取付部材仕様、施工性、制震効果の全てに確かな違いがあります。
信頼を構築するプロセス、耐震補強現場に、ぜひご採用ください。
ご不明な点はシナプスまでお気軽にお尋ね下さい。
ご利用前にご希望の製品を実物でご確認いただけます。

ご希望の製品をご返却前提でお送り致します。
実際に実物を手に取り「確認」をご希望の方はシナプスまでご連絡下さい。
★お知らせ★

Λラムダ ※「特許」を真似た「類似製品」にご注意下さい。
◆2010年現在　数社に「警告・停止」を行っています。◆シナプス所有「特許」類似すると思える<他社製>二軸耐震補強金物ご利用にご注意下さい。
★お知らせ★
類似製品とは。他人の重要な発明の一部を使って、全体の形や部品種、形状を変え、見た目の製品イメージを大きく変更し販売している「改造製品」の事です。
正規の特許製品と比べ、見た目に大きな差があるため、「特許違反商品」と気づかず購入してしまうことがあります。
軸2箇所以上で前後に自由に動く金物をご購入する際は、シナプスまで一度ご相談下さい。
特許に違反している製品でも「実用新案登録」で「登録証書」を取得することが可能です。
「特許」と異なり「実用新案登録」は類似特許調査をせず登録される為です。
先行特許登録されている事実が判明した場合、「実用新案登録」は無効となります。
販売を有利に進める目的で実案証書を取得している場合もありますので、特許製品ご購入時には十分にご注意ください。
●構造の代表申請図
●使用時の金物の動き
●回転構造の造り　●採用例　　☆類似形状例と動き。
●シナプス特許採用製品

「特許」
「特許」

「特許」
★三つの材を2本の軸棒で連結
★軸構造が前後「自由」な「回転と動き」を実現しています。
★異なった形に見えますが、「特許」軸を2箇所使用した金物です。
軸間の距離や軸部金物形状の造りを変えても、特許庁が認めた技術登録「軸を二箇所以上採用した建築金物」を確実に侵害した製品です。
★高耐力保持製作が難しい軸部構造を特殊な鋼材種と製造技術を駆使し、製品化されているシナプスオリジナル製品。
●上図説明の建築補強金物、耐震補強金物等の全てが、シナプス所有の「特許」　を侵害(抵触)　する可能性が極めて高い商品になります。
上部(柱取付部)と下部(基礎取付金物部)の形状の造りに関係なく駆動部が二箇所以上存在する後付建築金物全てが対象になります。
類似すると思われる耐震補強金物をご採用された場合、特許侵害に伴う行為で、ご迷惑をお掛けすることも考えられますので、ご購入の際は十分なご確認にご配慮下さい。
≫耐震補強金物　ラムダ「特許」詳細・参考資料はこちらをご覧下さい。　　≫お問い合わせとご質問、ご確認はこちらまで≫　　お問合せフォーム
