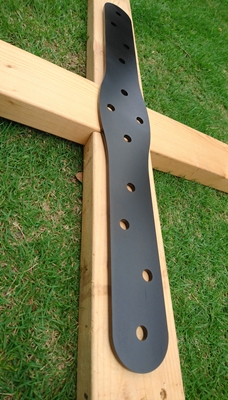

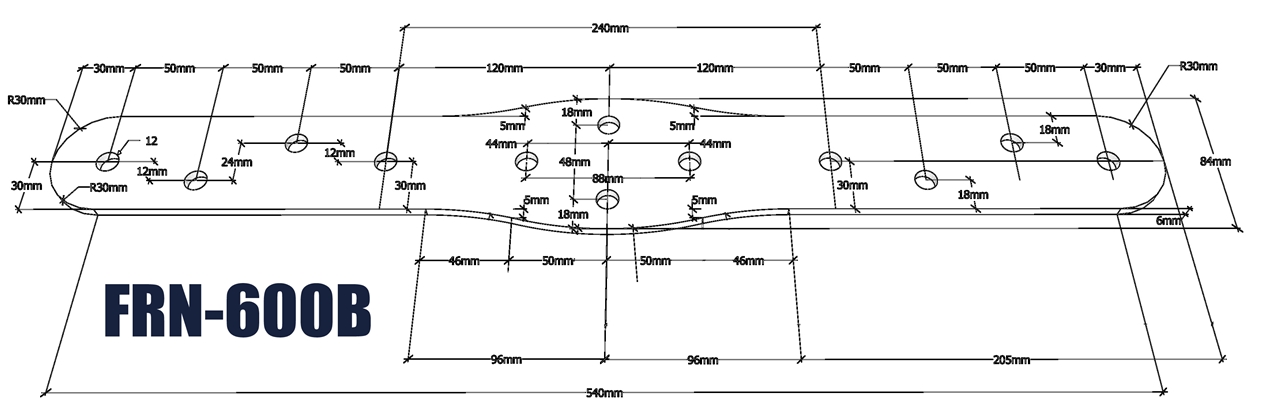

柱材　面接合金物　FRN-600B

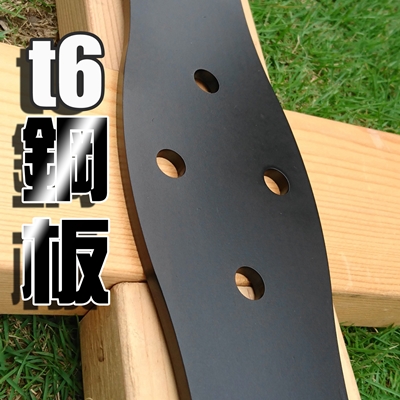

厚み　「t6」　鋼板採用

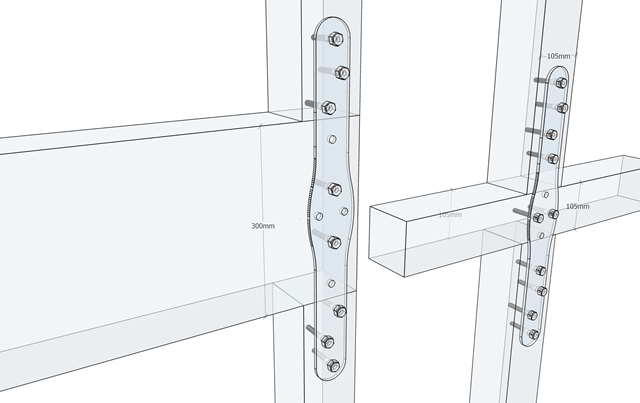

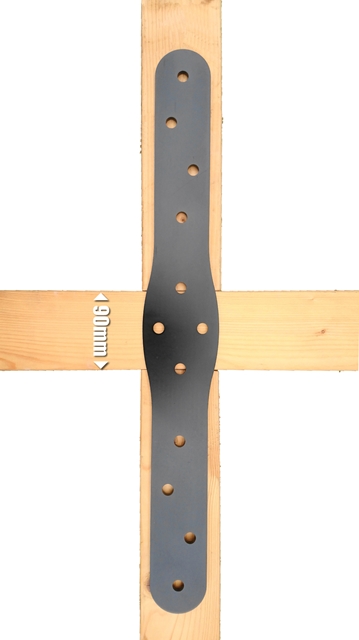

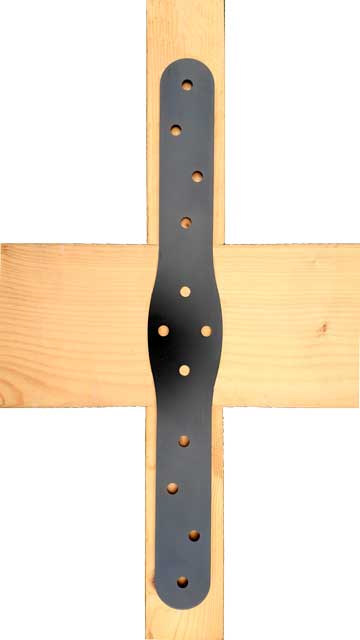

横材90mm	横材300mm
柱頭/柱脚　ボルト4本（9M×65～125mm/SUS304）　接合耐力1,760kg（せん断考慮）～4,480kg（応力強度） センターボルトは柱頭・柱脚何れかの柱が引抜けてしまった時の接合を推移する役目を担います。	柱頭/柱脚　ボルト4本（9M×65～125mm/SUS304）　接合耐力1,760kg（せん断考慮）～4,480kg（応力強度） センターボルトは柱頭・柱脚何れかの柱が引抜けてしまった時の接合を推移する役目を担います。

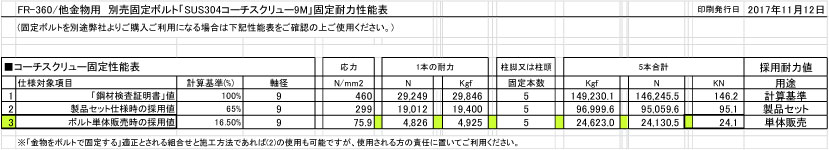

10M軸のボルト性能は上記表を1本あたり69KN上回ります。

※SS（鉄）ボルト性能表は公開しておりません。SUS304製のボルトのご使用をお勧めします。

◆接合性能　耐力（許容応力数値）　

ボルト（9M/SUS304）1本[約2.8t（ミルシート性能検査証明書100%性能）　
※引抜防止対象柱への使用本数×2,800kg＝（　　　　　）（※実際に固定耐力を100%採用することは出来ません。取付箇所条件により安全と考えられる数値を計算しご採用ください。）

せん断耐力を考慮される場合は1本あたり80%減じます。
但し取付箇所条件により増減した数値を採用することも可能です。

例・強固な面材）
　取付面がコンクリート・モルタルのような非弾粘性で一体構成を成す強固な面へのボルト使用時は、強いせん断力がボルト軸に発生し加わる為、[許容応力より80%を減じた数値をご採用ください。]　

例・変形する面材）
　取付面が木材のような繊維を成して構成する物、また、取付部に強い力が加わった時に、その形を構成したまま多方向へ変形するような面材の場合は、せん断数値より応力数値が対象となります。
（許容応力数値）から大凡60%減じた数値×本数の数値を採用することができます。

※性能の最終的な数値は、使用するボルト部材材質、軸径、取付面材材質、使用本数により決定されます。
また、ここに記載していますボルト性能数値は、シナプスでご提供しているボルト（ミルシート性能検査証明書製品）になります。
ショップより別途ご購入し使用される際は、そのご購入品のボルト性能になりますので（許容応力/せん断耐力）ご確認の上ご採用ください。

※金物性能は（許容応力/せん断耐力）採用する取付ボルト次第になります。
