耐震・制震柱金物
在来軸組工法の住宅補強に、シナプス耐震金物・建築金物をご利用ください。
補強金物・耐震金物
▼　引張性能　▼

SP-O/2

-　ご覧になりたい耐震補強金物の画像をクリックしてください。　-
Λラムダ

AXX-R
AXX-700


Catch NH-U

個人のお客様 / 法人のお客様

どちらでもご利用頂けます。

詳しくは⇒
FAX　048-625-7379
TEL　048-625-7406
高耐力を必要とする軸組構造補強に「高耐力耐震金物」　地震破壊力をバランスよく分散させる「制震構造金物」　既設建築物の構造強度や変形性能を向上させる耐震補強金物を各種ラインナップ!!

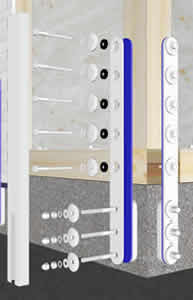

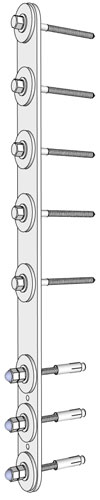

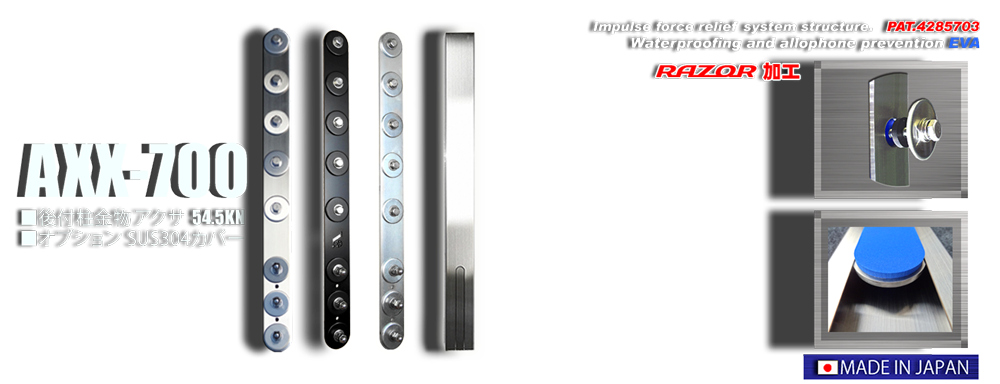

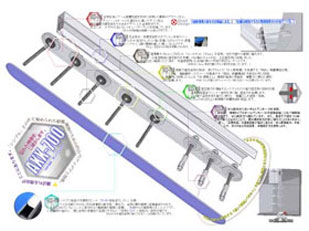

AXX-700
<柱補強金物>
「グッド・デザイン　ノミネート製品」
<衝撃吸収ホール>
(5箇所付)
製品保証　3年〜8年(セット品により品質を保証)

<SUS304HL>

<カバーOP.>
<調整板OP.>

￥open price

★フラットバー構造　シンプル耐震補強金物!!

★ボルト軸「剪断力回避」制震システム採用!!

★ボルト軸部に粘りの補強力をつくる制震構造を内蔵!!

★建物景観に優れたグッドデザイン・ノミネート金物!!

★外壁から壁内部取付　増基礎使用など広く対応!!

★経済性に優れ多数使用に最適な低価格金物!!

AXX-700　耐震金物　後付ホールダウン金物

　　　　　　　※SUS304HL製品を除く。　　　　　　　

<特徴>

ボルト耐力UP構造

固定力増強Ｗ仕様

制震・減速部材構成

剪断力発生防止設計

柱材負荷軽減部材

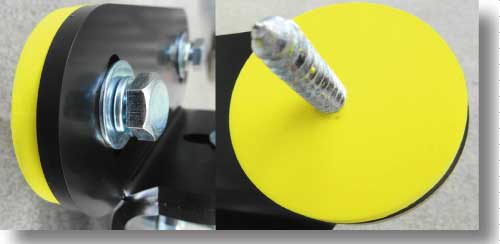

EVA密着マット付属
(*カバー購入時)

防水設計取付カバー

《特許取得済》
製品種
本体引張耐荷重力値
■SUS304/HL・ステンレス製品
147.9KN
(15,086kg)
(OP.ボルトセット仕様時)
・表面処理/ヘアライン
・OP・SUS/HLカバー
(衝撃力緩和効果を含まない単体性能　制震衝撃時上記耐力を上回る)
製品種
本体引張耐荷重力値
■SS-B・鉄製品
62.1KN
(6,334kg)

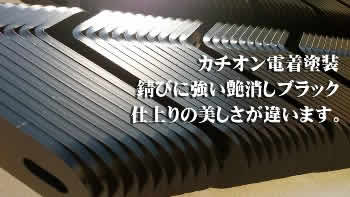

・表面処理/カチオン電着(黒)
・OP・SUS/HLカバー
(衝撃力緩和効果を含まない単体性能　制震衝撃時上記耐力を上回る)
製品種
本体引張耐荷重力値
■SS30-U・鉄製品
62.1KN
(6,334kg)
・表面処理/ユニクロ
・OP・SUS/HLカバー
(衝撃力緩和効果を含まない単体性能　制震衝撃時上記耐力を上回る)

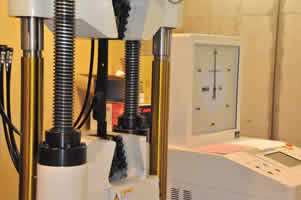

≫施工例写真　≫耐震金物特徴の説明　≫性能試験書　≫取付説明書≫柱取付ボルト耐力解説
（破断荷重kN/キロニュートン）１tf＝9.80665kN　/　(　)KN×102=(　)kg
　■本体構造設計　　　　　　　　●耐震設計　an earthquake-resistant design.　　●耐震構造　earthquake-proof structure; earthquake-resistant construction.　　●制震構造　Damping structure

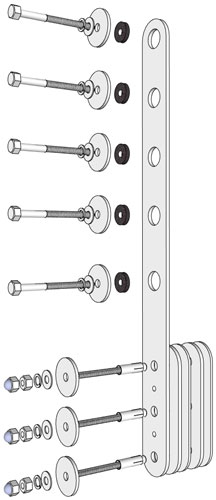

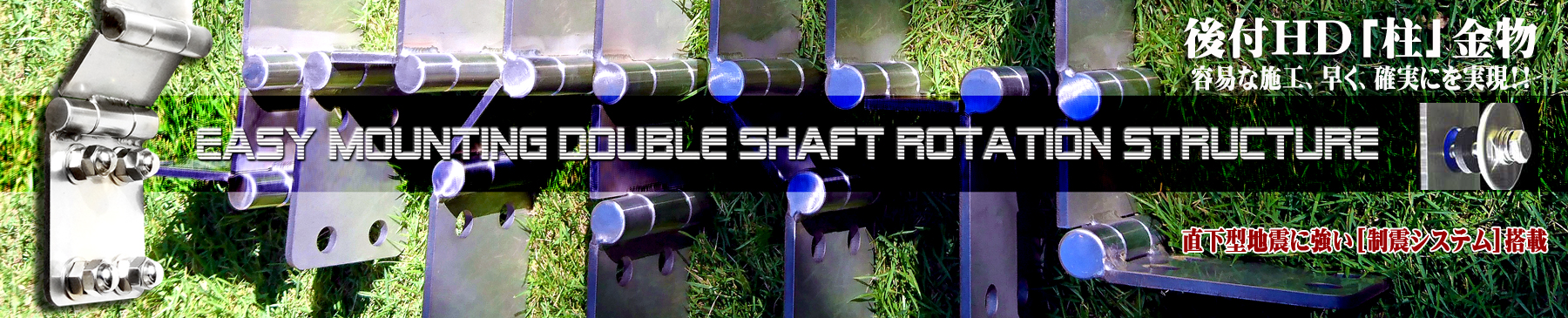

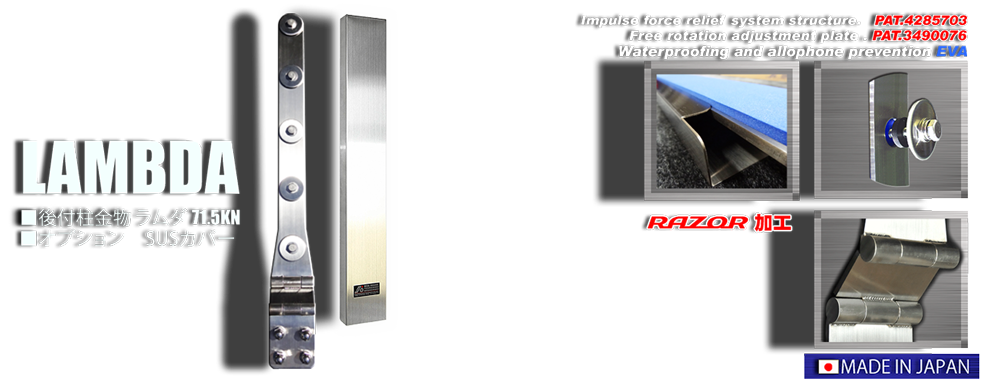

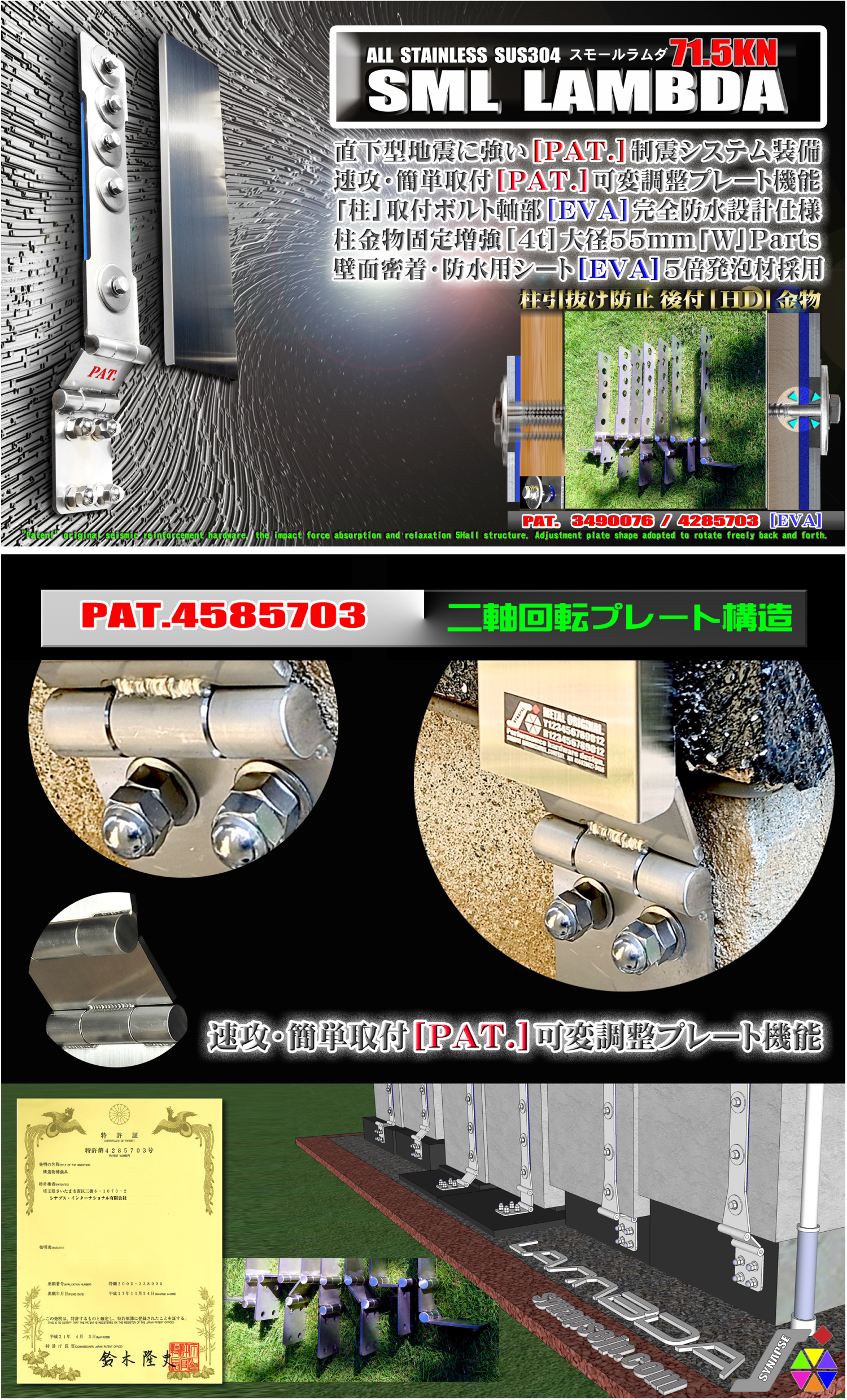

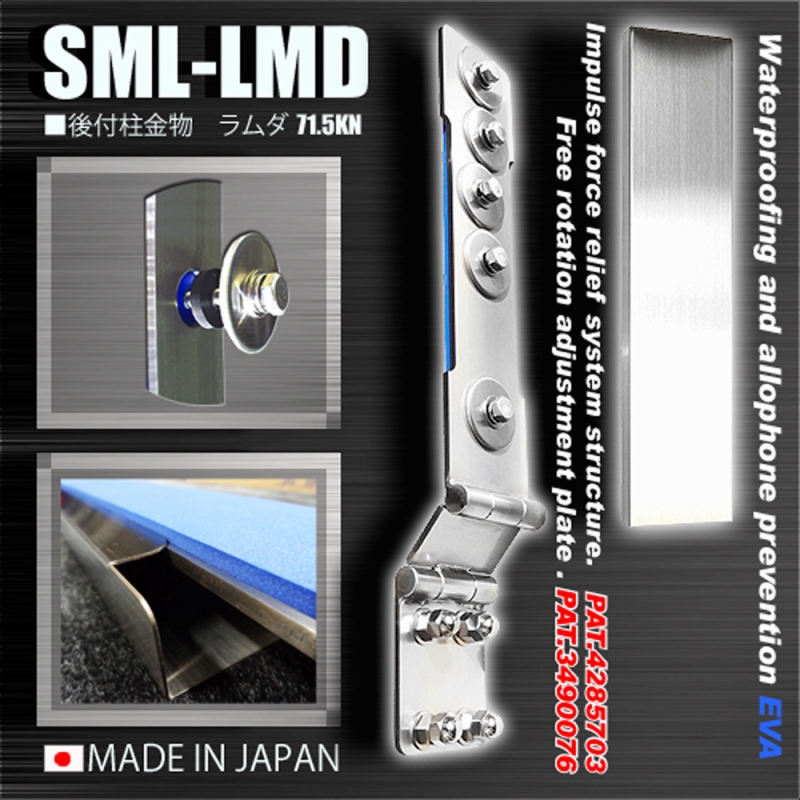

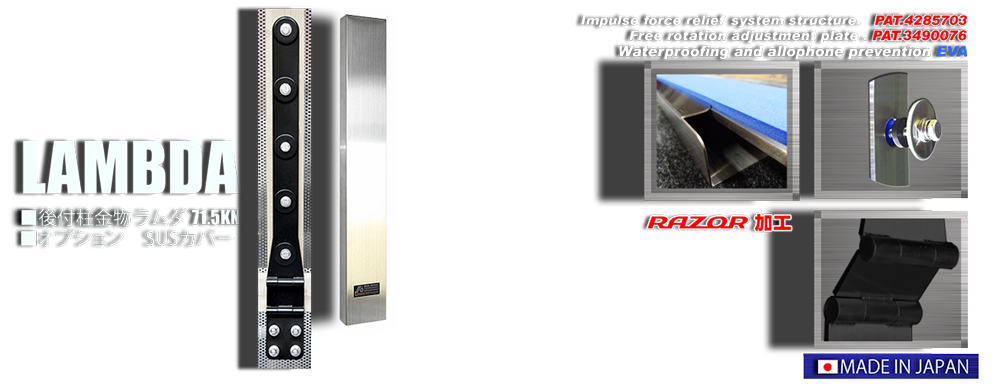

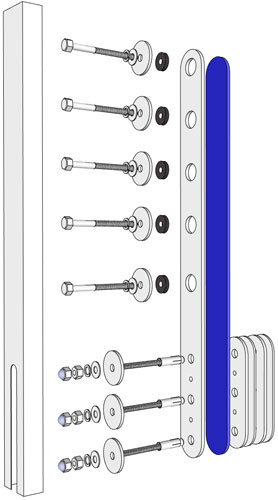

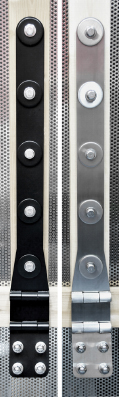

Λラムダ
<柱補強金物>
「グッド・デザイン　ノミネート製品」
<衝撃吸収ホール>
(5箇所付)
<段差フリー調整式>
製品保証　3年〜8年(セット品により品質を保証)

<SUS304HL>

<カバーOP.>

￥open price

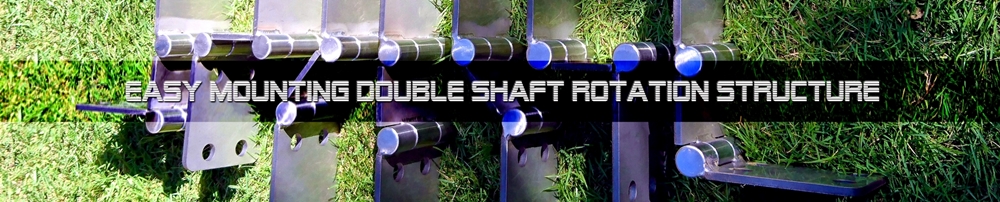

★特許!!無段階可変式二軸調整　基礎プレート採用!!

★壁と基礎の多彩な段差に速攻・簡単対応!!

★フラットバー構造　シンプル耐震補強金物!!

★ボルト軸「剪断力回避」制震システム採用!!

★ボルト軸部に粘りの補強力をつくる制震構造を内蔵!!

★建物景観に優れたグッドデザイン・ノミネート金物!!

★外壁面と内部柱に直接対応!!

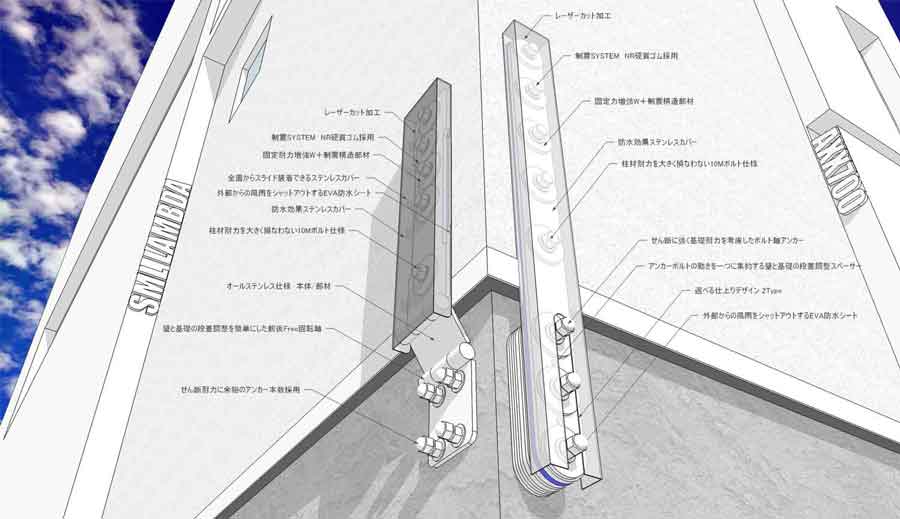

ラムダ　耐震金物　後付ホールダウン金物

<特徴>

ボルト耐力UP構造

固定力増強Ｗ仕様

制震・減速部材構成

剪断力発生防止設計

柱材負荷軽減部材

EVA密着マット付属

防水設計取付カバー

《特許取得済》
<特殊住宅「基礎」構造対応タイプ>

製品種
本体引張耐荷重力値
■SUS304/HL・ステンレス製品
71.5KN
(7,293kg)
・表面処理/ヘアライン
・OP・SUS/HLカバー
(衝撃力緩和効果を含まない単体性能　制震衝撃時上記耐力を上回る)
製品種
本体引張耐荷重力値
■SS<スチール
76.7KN
(7,823kg)
・鉄製品
・SUS/ＨＬカバー　付/無
(衝撃力緩和効果を含まない単体性能　制震衝撃時上記耐力を上回る)
☆コーチボルト耐力について。⇒　詳細
≫施工例写真　≫耐震金物特徴と紹介　≫性能試験書　≫取付説明書≫柱取付ボルト耐力解説
（破断荷重kN/キロニュートン）１tf＝9.80665kN　/　(　)KN×102=(　)kg
　■本体構造設計　　　　　　　　●耐震設計　an earthquake-resistant design.　　●耐震構造　earthquake-proof structure; earthquake-resistant construction.　　●制震構造　Damping structure

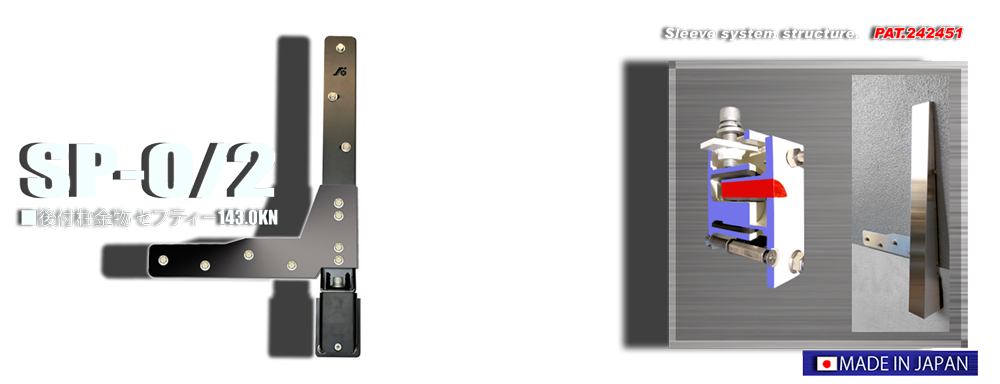

SP-O/2
「高性能・高耐力　後付金物の最高級製品」
(スリーブ衝撃吸収構造)
製品保証　3年〜10年(セット品により品質を保証)
*高耐力・高性能機種

*イメージ拡大

<フル構成組立時>
<コーナーOP.>

￥open price

★後付柱金物を代表する高性能・高耐力仕様金物!!

★柱の引抜けと倒れ二つの役割を担う金物本体設計!!

★ステンレス・カバー付属のフルセット耐震金物!!

★破壊力に最も強固に対応する優れた「特許」構造!!

★特許・三次元衝撃力吸収式　制震構造採用!!

★粘りの補強力と優れた形状デザインを採用!!

セフティープレート/2　耐震金物　後付ホールダウン金物

●採用実績NO.1のロングセラー品
●超強力仕様の本格派
●OP.柱倒れ防止角金物
●破壊力を吸収する「特許」スリーブ構造
●デザインされた耐震補強用　制震金物
●確実取付をサポートする取付部材仕様

<特徴>

確実固定部材仕様
(アンカー+ケミカル)

前後左右対応構造

超期耐久構造設計

一体組化確実固定

混在鋼材加工品
(装甲構造体)

《特許取得済》
製品種
本体引張耐荷重力値
■SS<スチール>
143KN　(14,586kg)

(金物接合ボルト限界耐力)
(本体は上記耐力を上回る)
・鉄製品
・SUS/ＨＬカバー　付/無
●オプション　コーナー/Ｓ 　(柱倒れ防止補助金物)
(左/右兼用)
■SS<スチール>
■SUS/ＨＬカバー
(付属品/無付属品)
柱の倒れを防止。

歪みに強い壁をつる。
●オプション　コーナー/W 　(柱倒れ防止　補助金物)
(中央用)
■SS<スチール>
■SUS/ＨＬカバー
(付属品/無付属品)
（破断荷重kN/キロニュートン）１tf＝9.80665kN　/　(　)KN×102=(　)kg
　■本体構造設計　　　　　　　　●耐震設計　an earthquake-resistant design.　　●耐震構造　earthquake-proof structure; earthquake-resistant construction.　　●制震構造　Damping structure

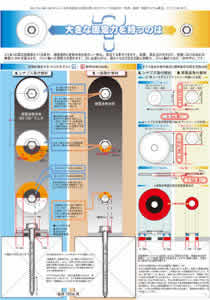

★後付ホールダウン金物付属のコーチボルト数と耐力について。⇒　<　詳細　Bolt Performance.　>

上に戻る

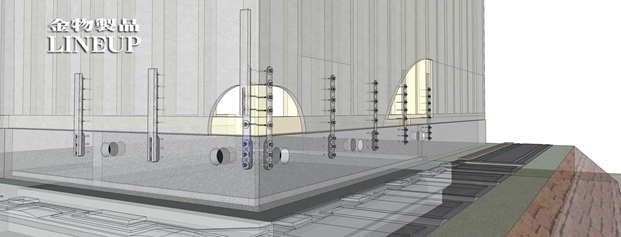

■耐震補強金物　製品ラインアップ　　　　住宅の耐震補強業務に　「自由」　にご利用いただけます。

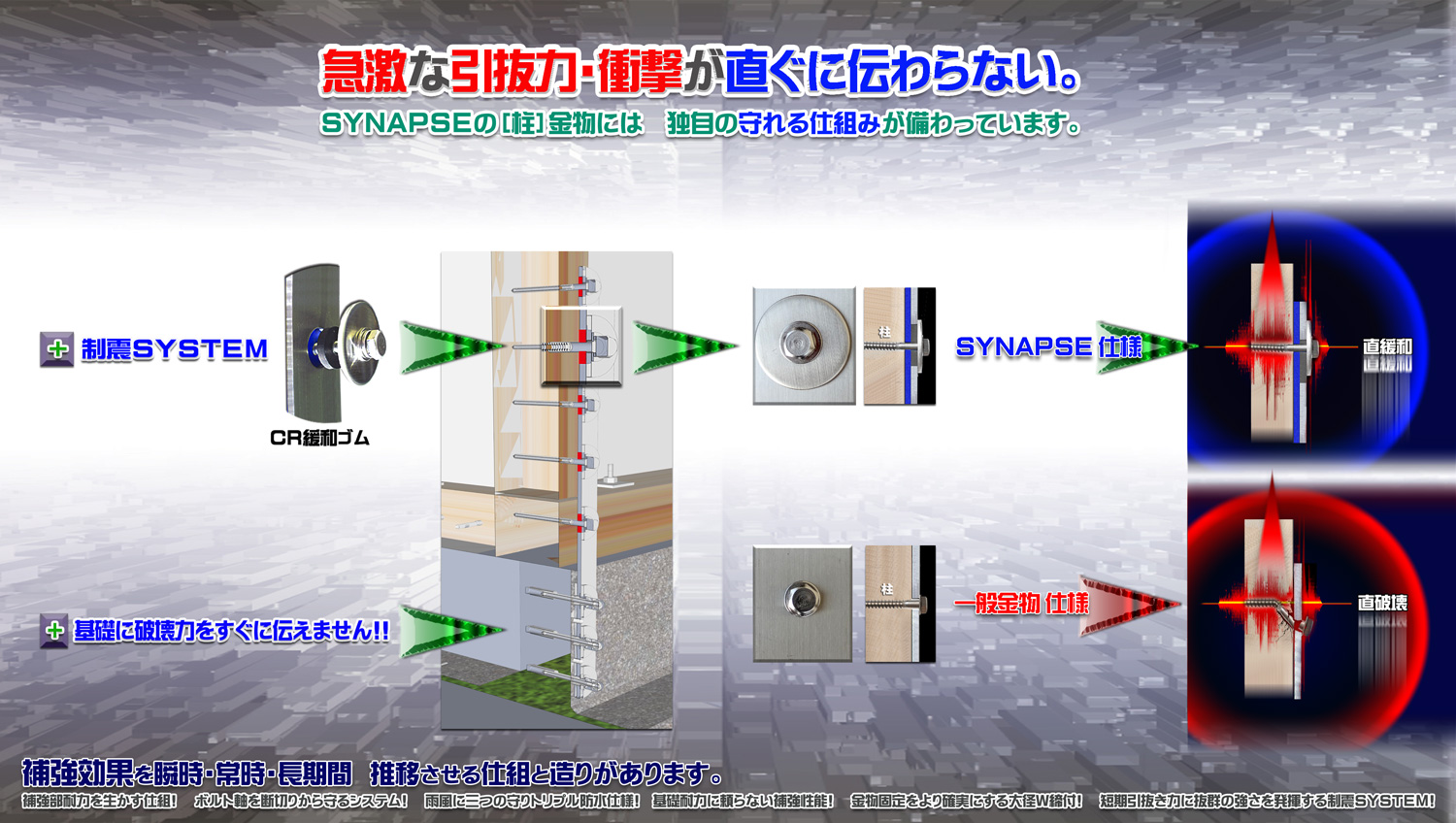

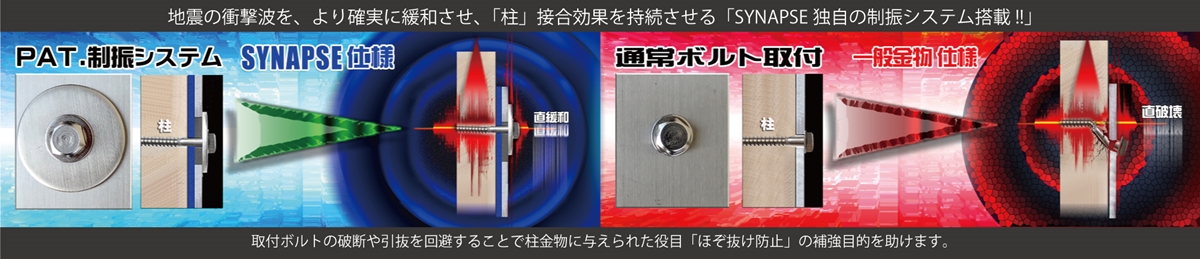

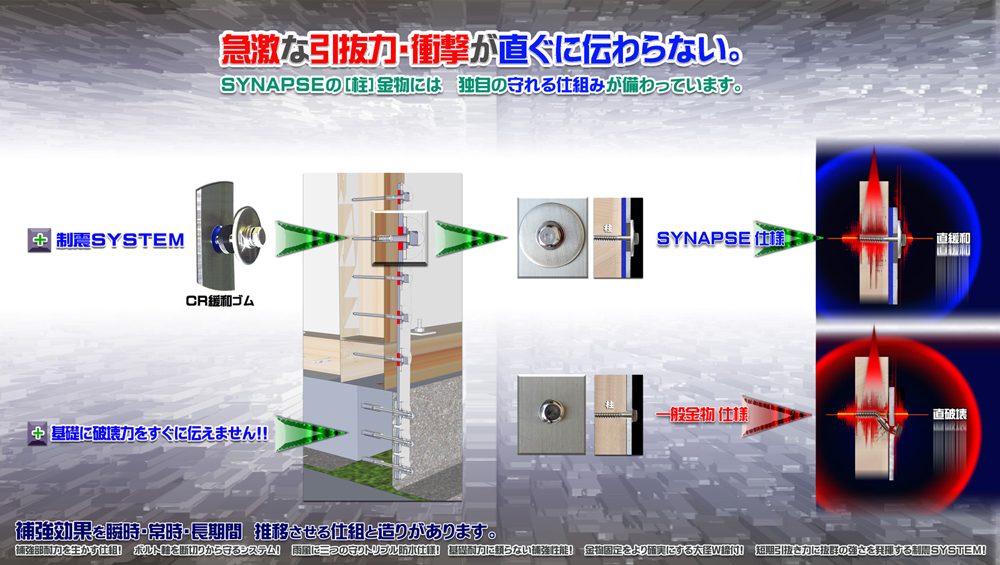

地震時の衝撃波をコントロールすることで得られる効果的な補強効果

「特許」制震システムが、より高い次元まで金物性能を引き上げます。

確かな結果を提供できる「後付ホールダウン防止金物」を各種ラインナップ!!

視覚を満足させる造形美☆

必要とされる金物の形をデザインする事で生まれた☆グッドデザイン・ノミネート☆建築金物形状!!

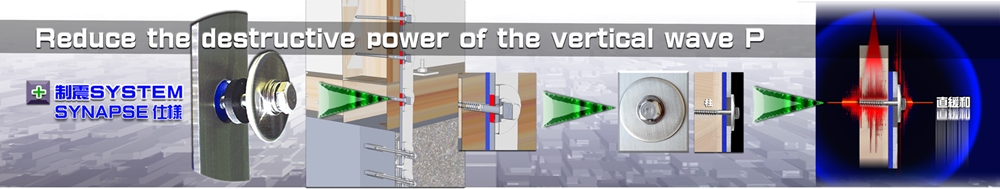

地震の「S波」「P波」に対応する高性能制震構造「特許」を装備

補強用途のみを追求した形状設計金物とは全く異なる開発志向

「性能」「デザイン」「取付部材」の全てを重視!!　必ず満足できる耐震補強金物です。

補強金物としての高い完成度が、補強後の大きな期待「地震に強い補強」にお応えします。

Visual design hardware.
Good Design Award nominations.
System damping structure.
Seismic patented hardware lineup.

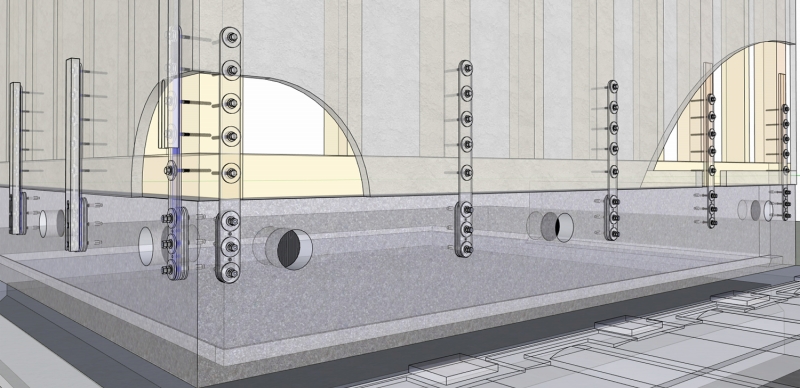

後付ホールダウン金物

NEW!!　Improvement.

　<新>デザイン　<新>性能追加製品

ラインナップ!!　⇒　イメージ拡大　★★★　
デザインの見直し

加工技術水準UP.

加工方法・機器変更

追加設計と仕様変更による性能UP.
2010年　全後付ホールダウン金物の「性能」「品質向上」の為の☆新規改良が終了しました。　表記性能を更に上回る　「確実性」と　「製品価値」　選択者を満足させる大きなメリットをプラス。
より優れた製品、頼れる大きな信頼をご提供します。

■Main product　Lineup.　￥open price
■Hall down to prevent hardware series.

　■後付ホールダウン防止金物 <特許・制震構造金物><耐震補強用金物>　Quality guarantee

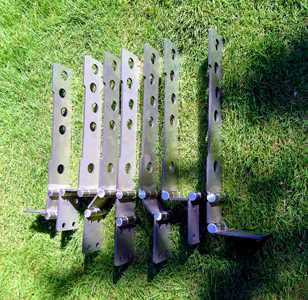

　●基礎から土台・柱までを接合する板厚6mmの耐震補強金物。本体強力設計タイプから多用途使用金物まで。高耐力6トンから14トン。柱補強金物の耐震金物及び制震金物各種。
★製品品質保証書付　3年〜10年
　(製品・仕様により保証年数設定)
 自信を持ってお勧めできる「後付ホールダウン金物」に、長期の製造品質保証書が付いています。

地震時に果たせる目的。発揮できる性能を、製造品質で長期間保証します。
セフティープレート　143.0KN
アクサ　62.1KN〜147.9KN(*1)
ラムダ　　71.5KN　/　76.7KN

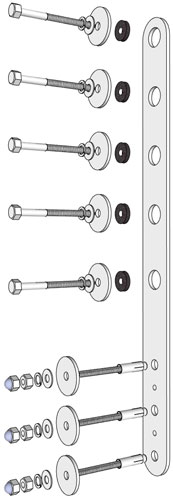

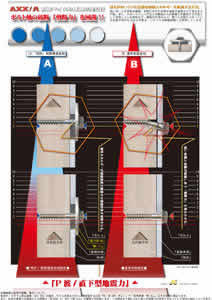

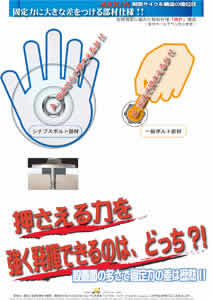

シナプス独自の「ボルト部材」

「優れた効果を約束する仕様」

☆他に類のない優れた仕様をご確認下さい。　
イメージ拡大　

★★★★★★

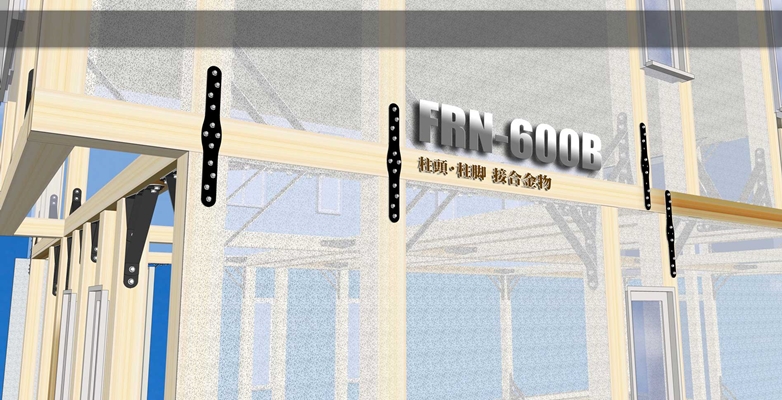

　■材接合金物　　　<強力固定用途仕様金物　/　特許・制震構造金物　/　取付ボルト穴完全密閉EVA仕様金物><耐震補強用金物>

　●材と材を接合する板厚4.2mmと6mm、幅50mmと60mm、長さ200mm/250mm/360mmの平板金物。固定力を活かした耐震金物用から衝撃力を吸収緩和させる制震構造と部材仕様の耐震金物まで。
　　　通常建築金物にはない「高耐力仕様金物」。より確実に補強できる耐震金物をご提供します。

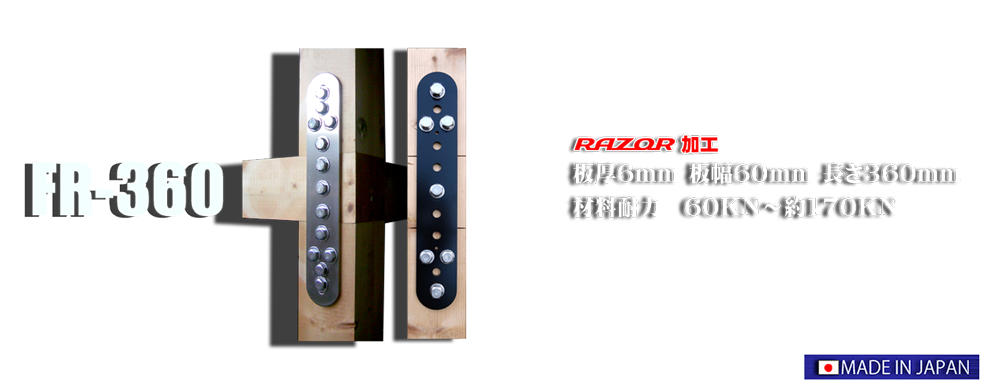

FR250/360
AXX-360
キャッチ-F
WID-250F
建築金物

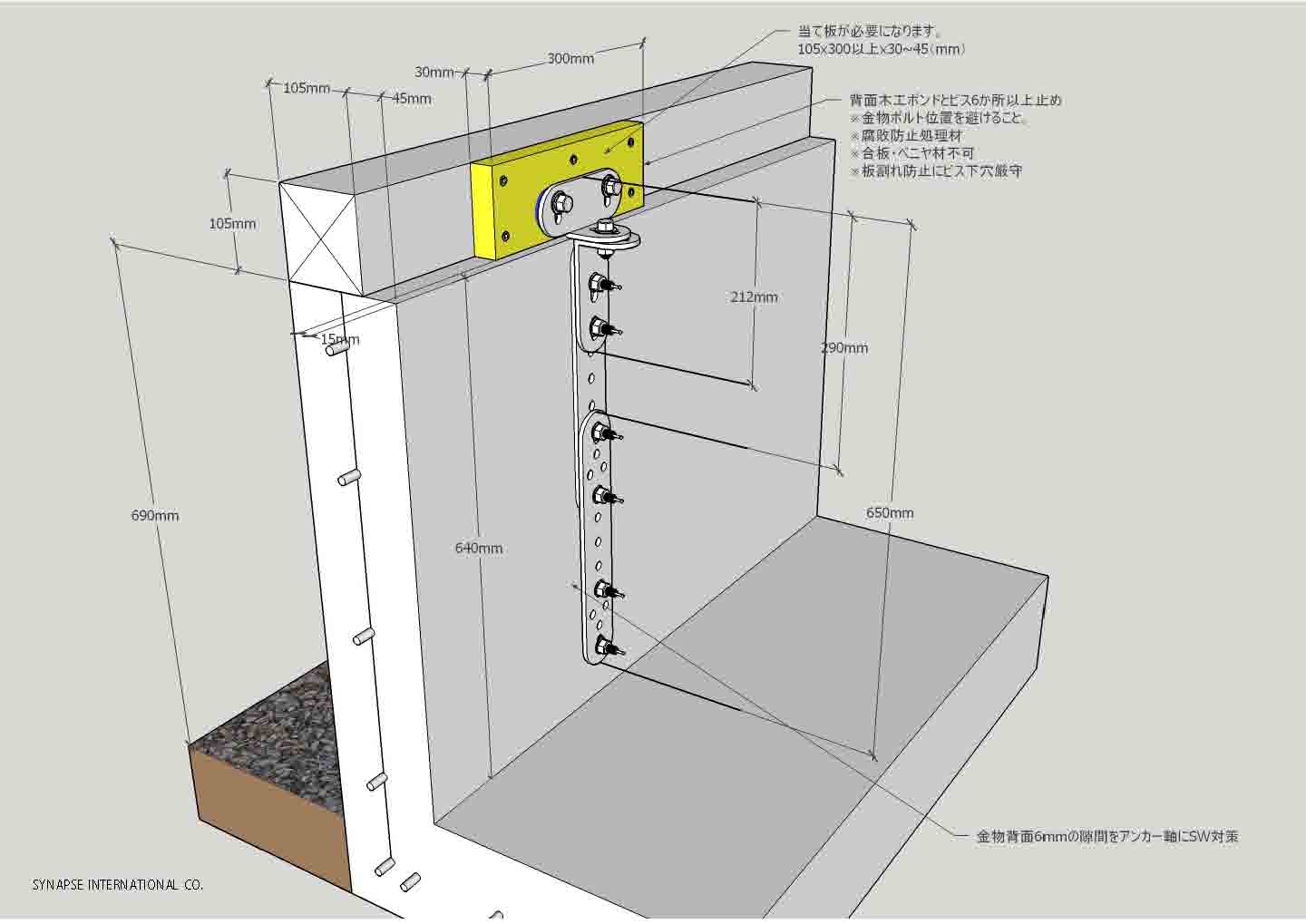

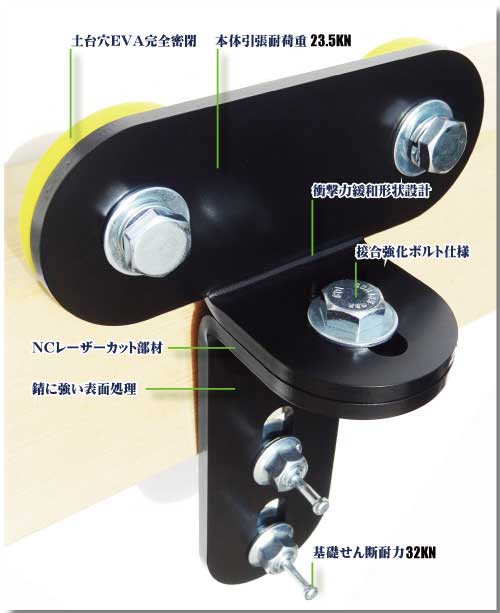

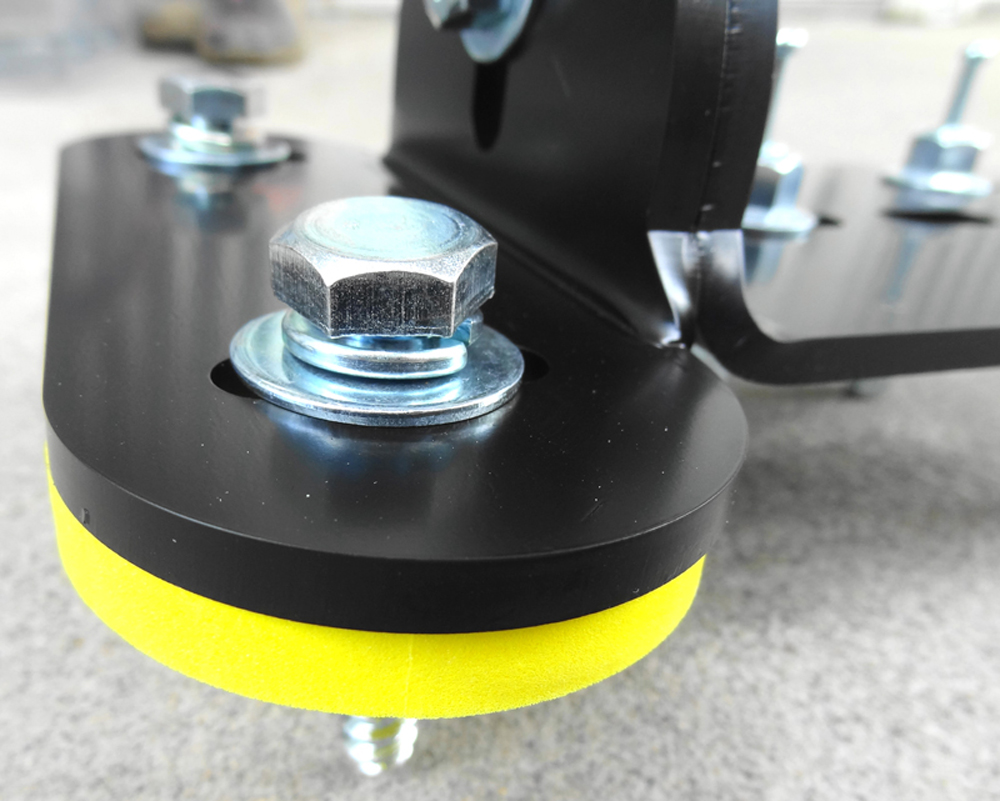

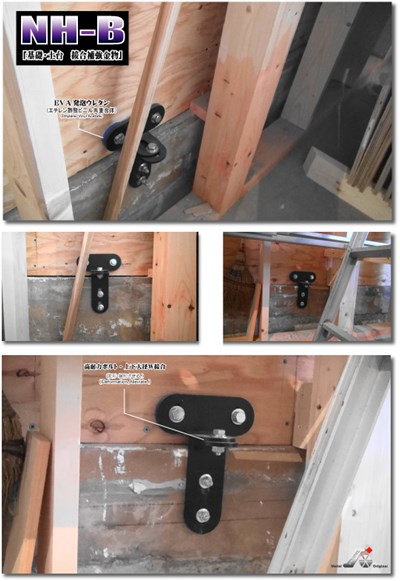

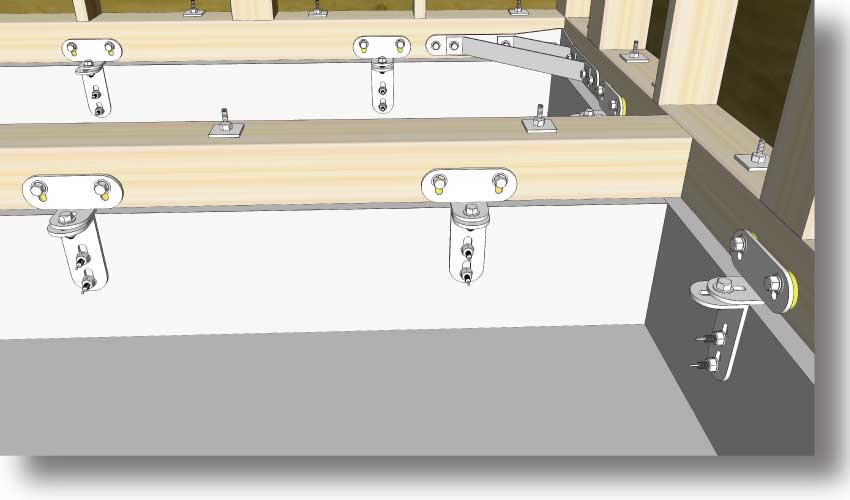

　■基礎・土台接合金物　　<基礎・土台・柱脚部接合金物　/　特殊鋼材NO.45C仕様金物　/　取付ボルト穴　完全密閉EVA仕様金物　/　緩和構造金物><耐震補強用金物>

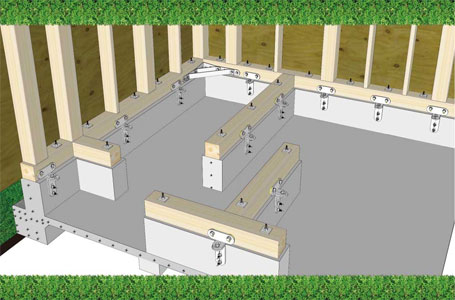

　●基礎と土台を強固に固定、また、衝撃力を吸収緩和させながら補強する基礎と土台固定金物。基礎と土台と柱脚部を固定する特殊鋼材仕様の変形金物。補強が難しい柱脚部を接合します。
　　　考え抜かれた形状と目的を果たす為の補強性能、金物概観を見ただけでは分からない隠れた性能、地震に対応する形状と材質、そして造りが、与えられた役割を限界まで推移し、
　　　補強効果を提供します。
AXX-R

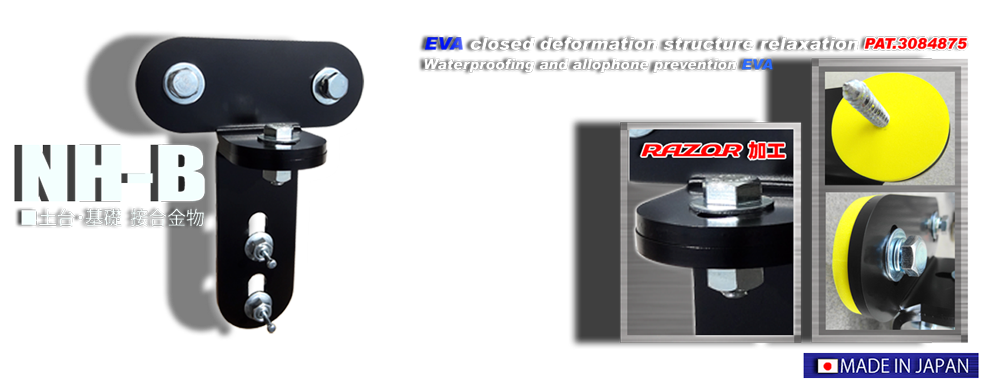

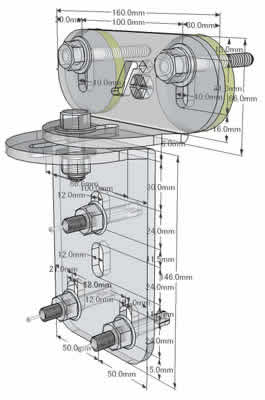

キャッチ-NH

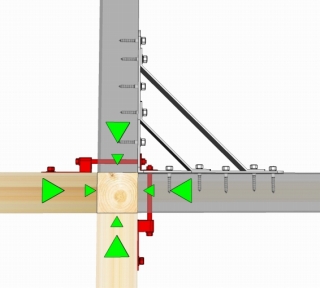

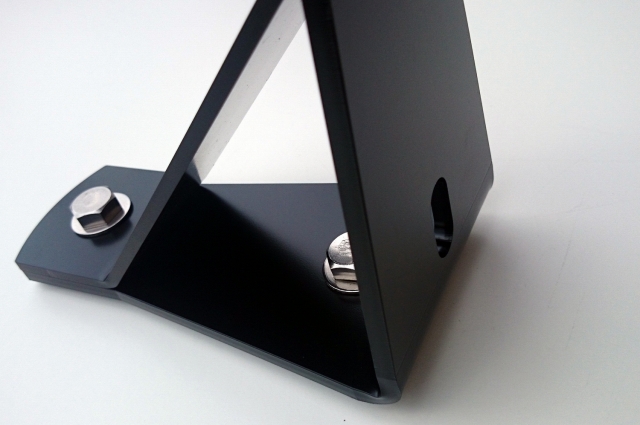

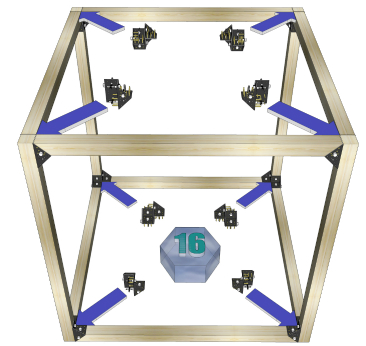

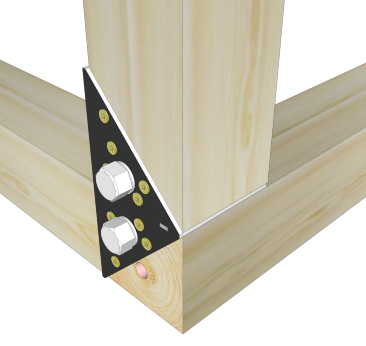

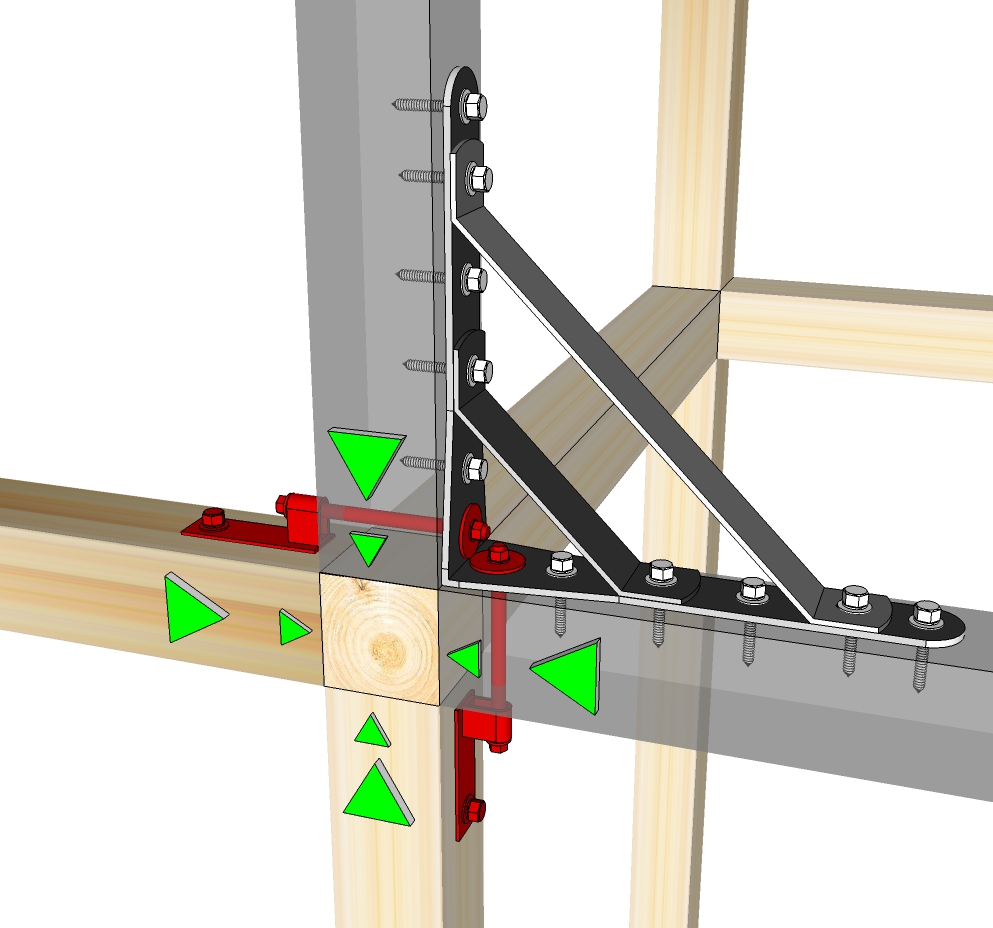

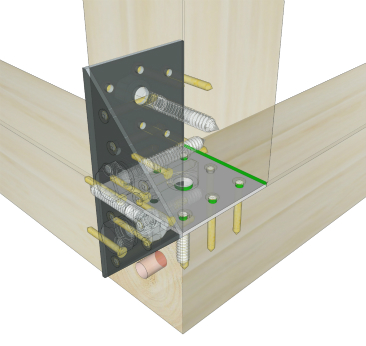

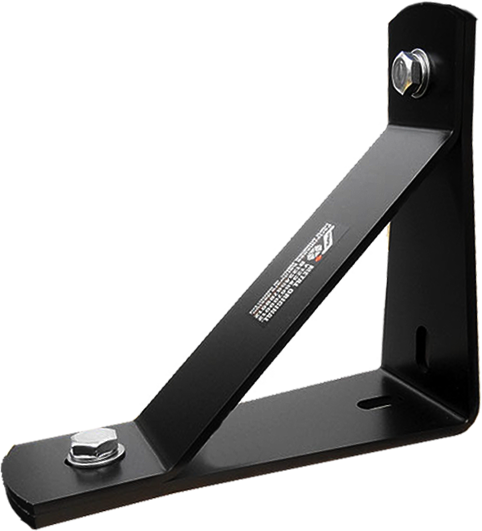

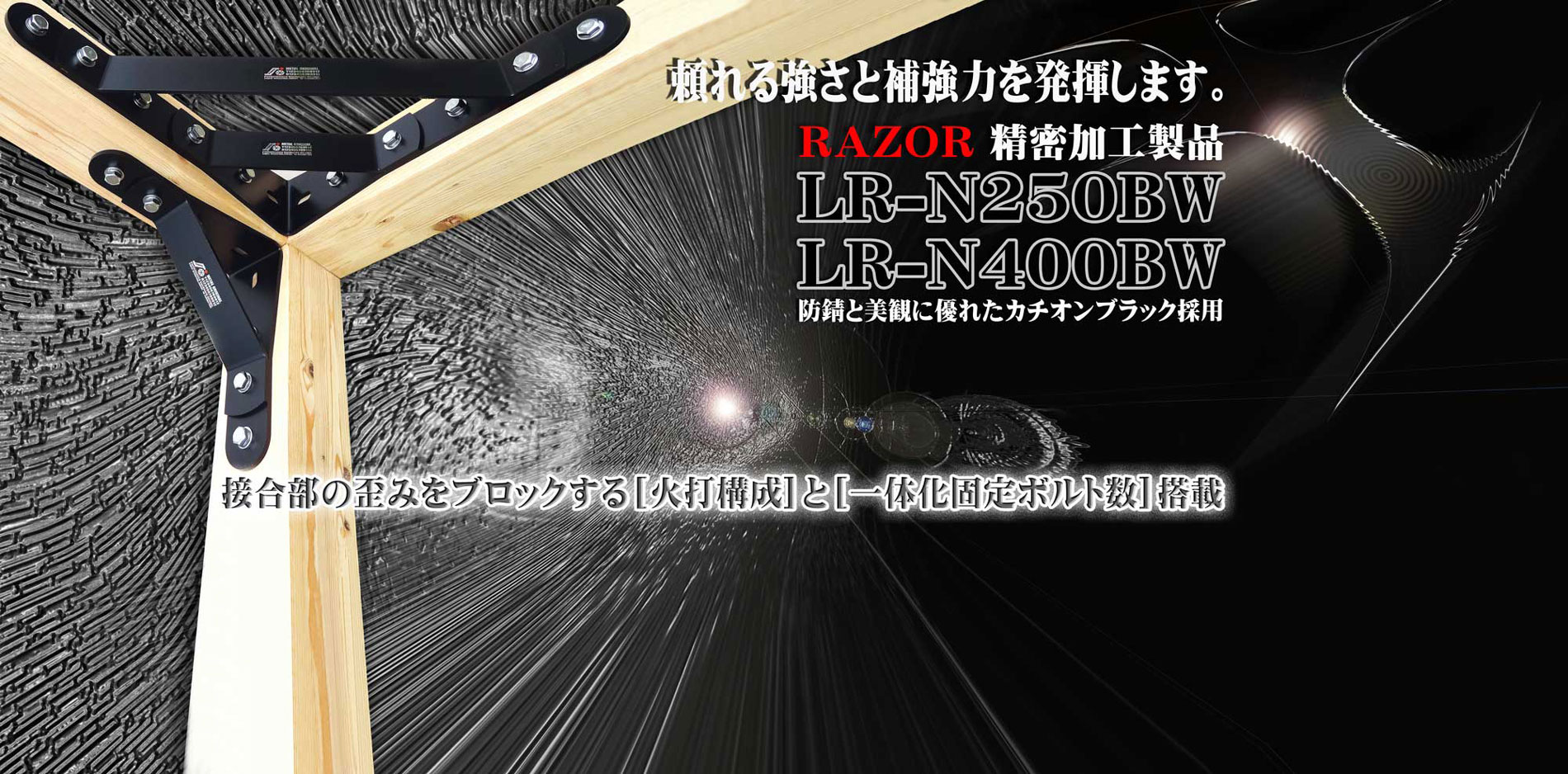

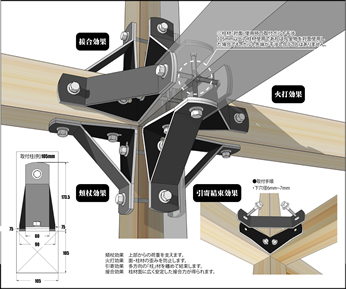

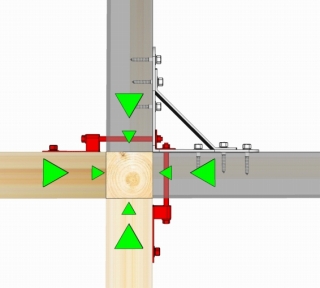

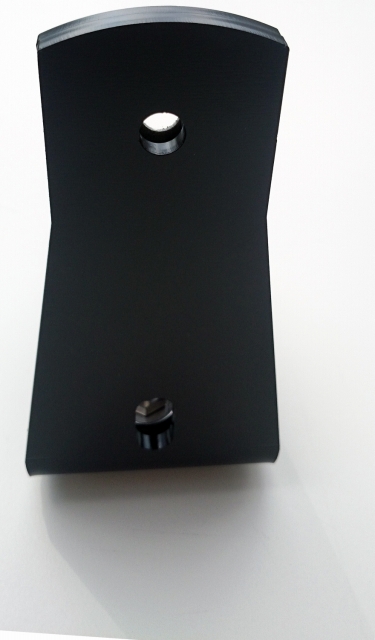

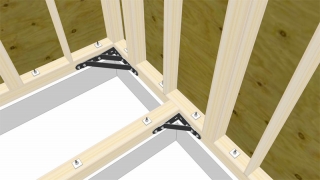

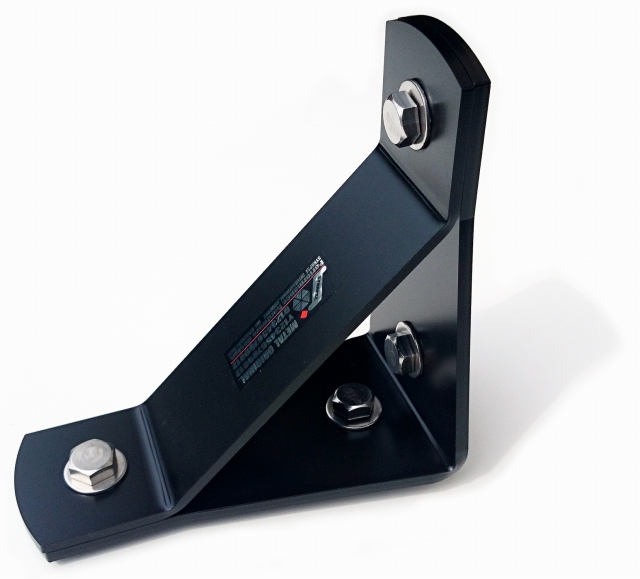

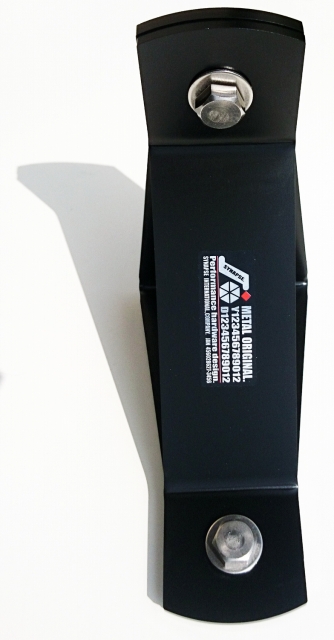

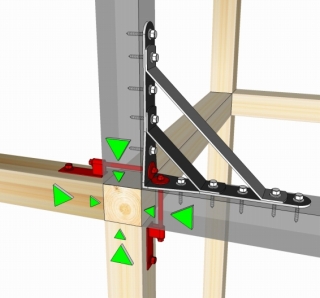

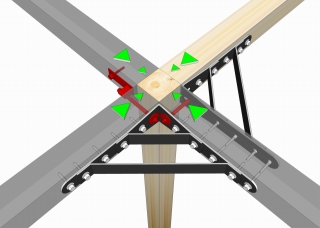

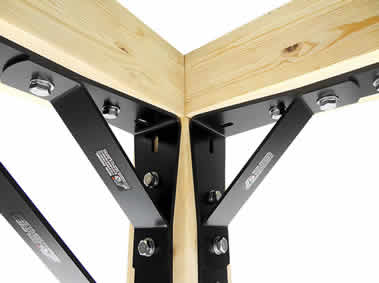

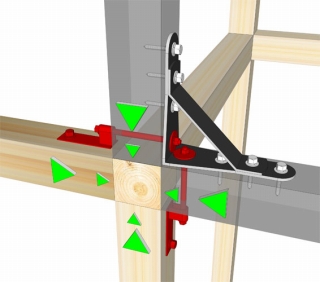

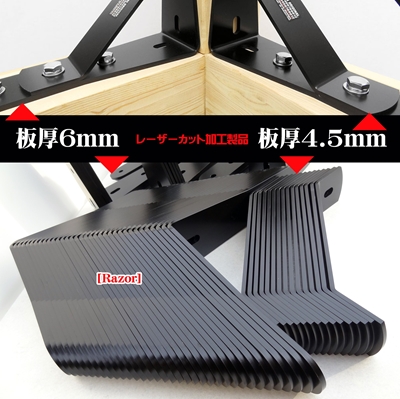

　■角金物　L金物　<強力火打ち効果仕様金物　/　取付ボルト穴　完全密閉EVA仕様金物　/　緩和構造金物><耐震補強用金物>

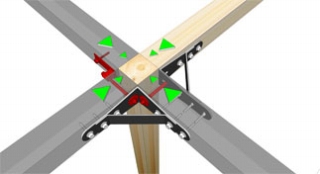

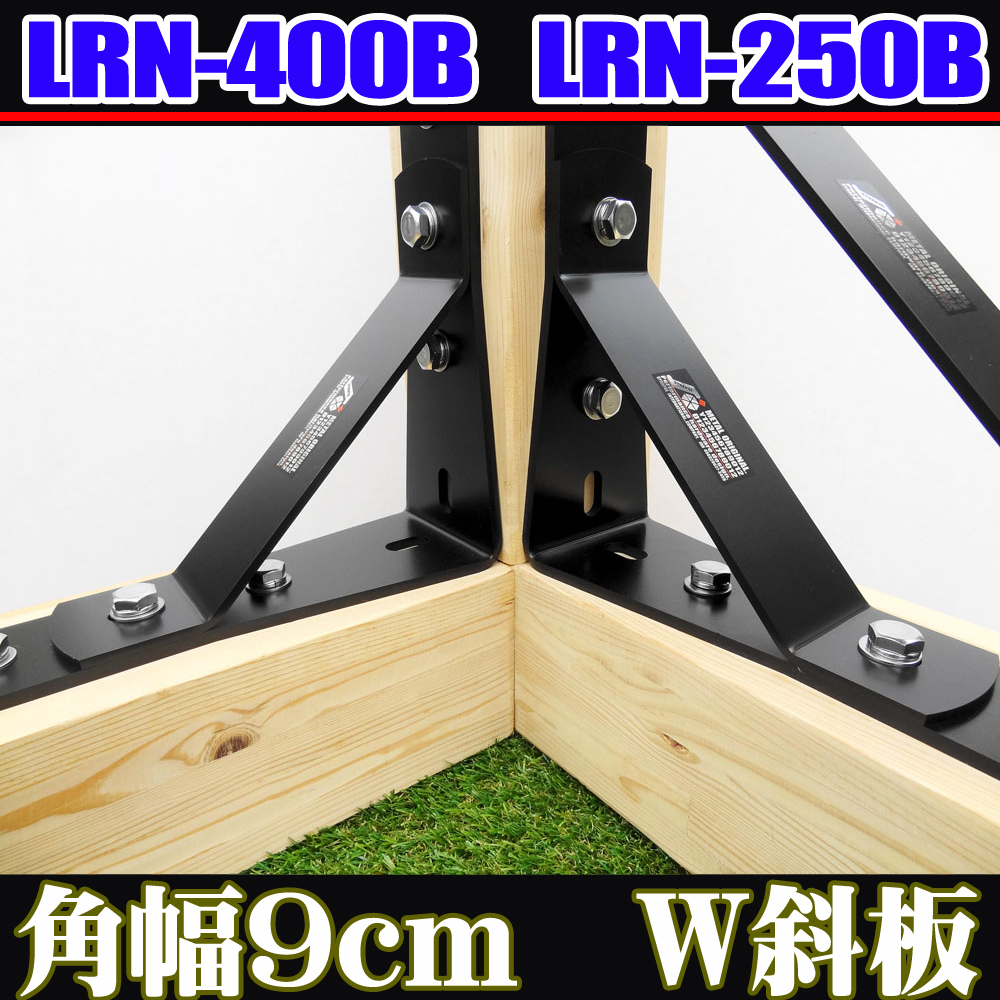

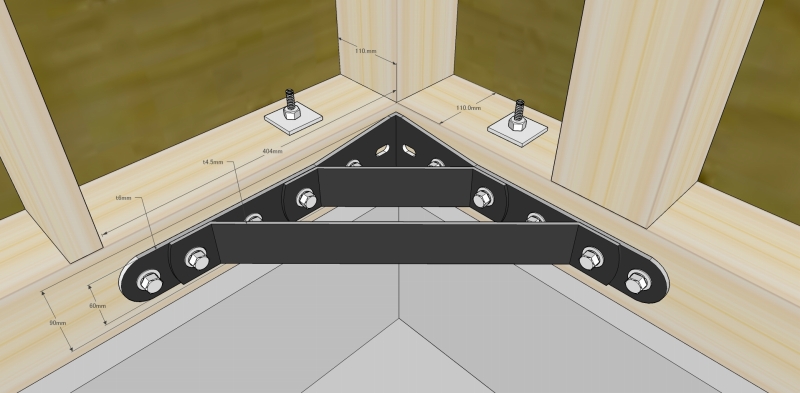

　●材角を結束・接合する角金物。中型火打ち金物として、角の歪みに強いコーナー斜板構成金物。耐震補強時の角金物として有効です。また、引寄せ金物との兼用で柱材を引寄せ接合。
　　　材と材の接合力強化L金物に、火打ち効果をつくりだすコーナーバー採用。強い衝撃力にコーナーバーが湾曲し緩和効果をつくりだします。幅50mmから60mmで6mm板厚、安定補強
　　　を提供します。

キャッチ-L/S　※在庫品のみの販売で製造終了品になります。

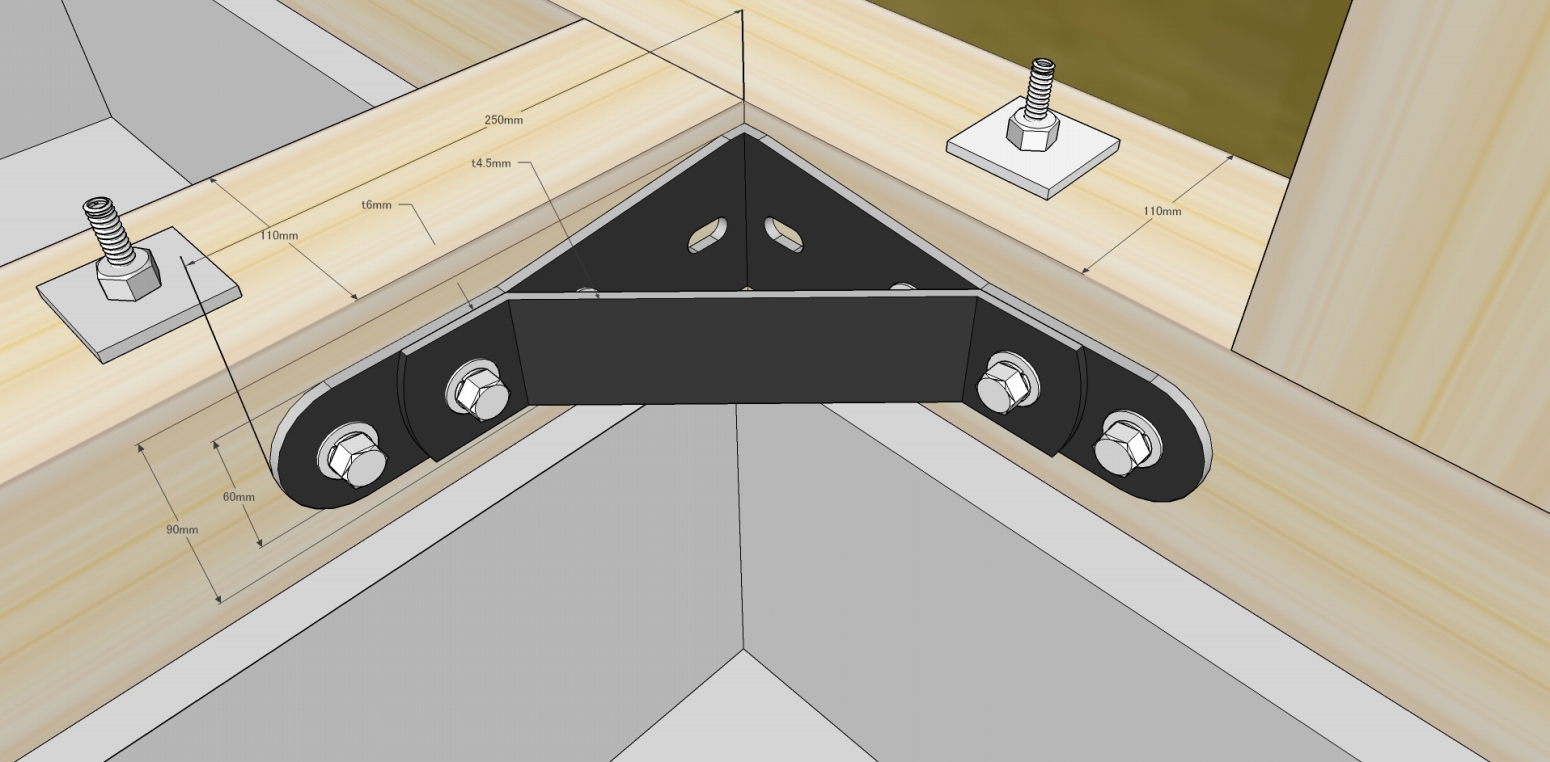

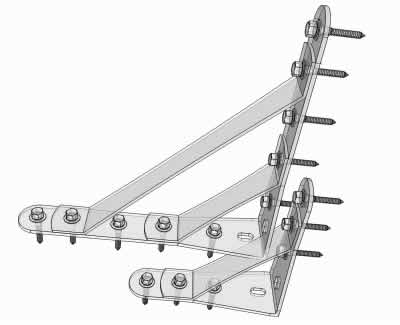

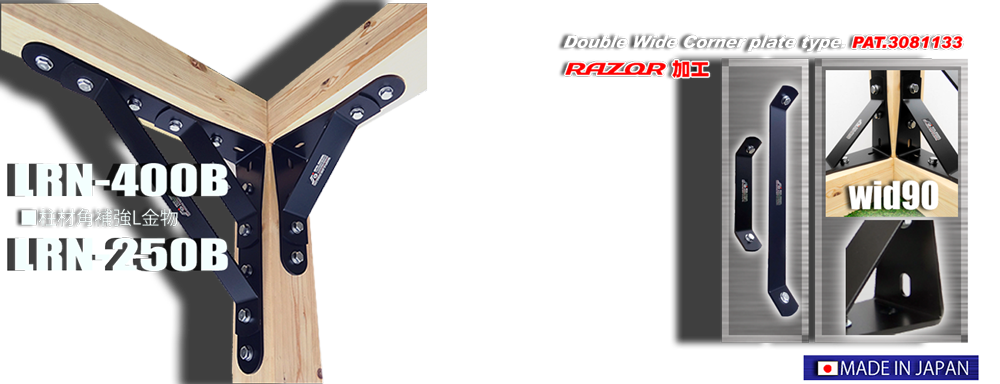

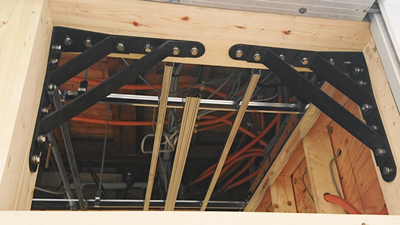

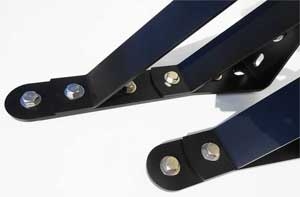

LR-250/400
L-1　※注文製造品

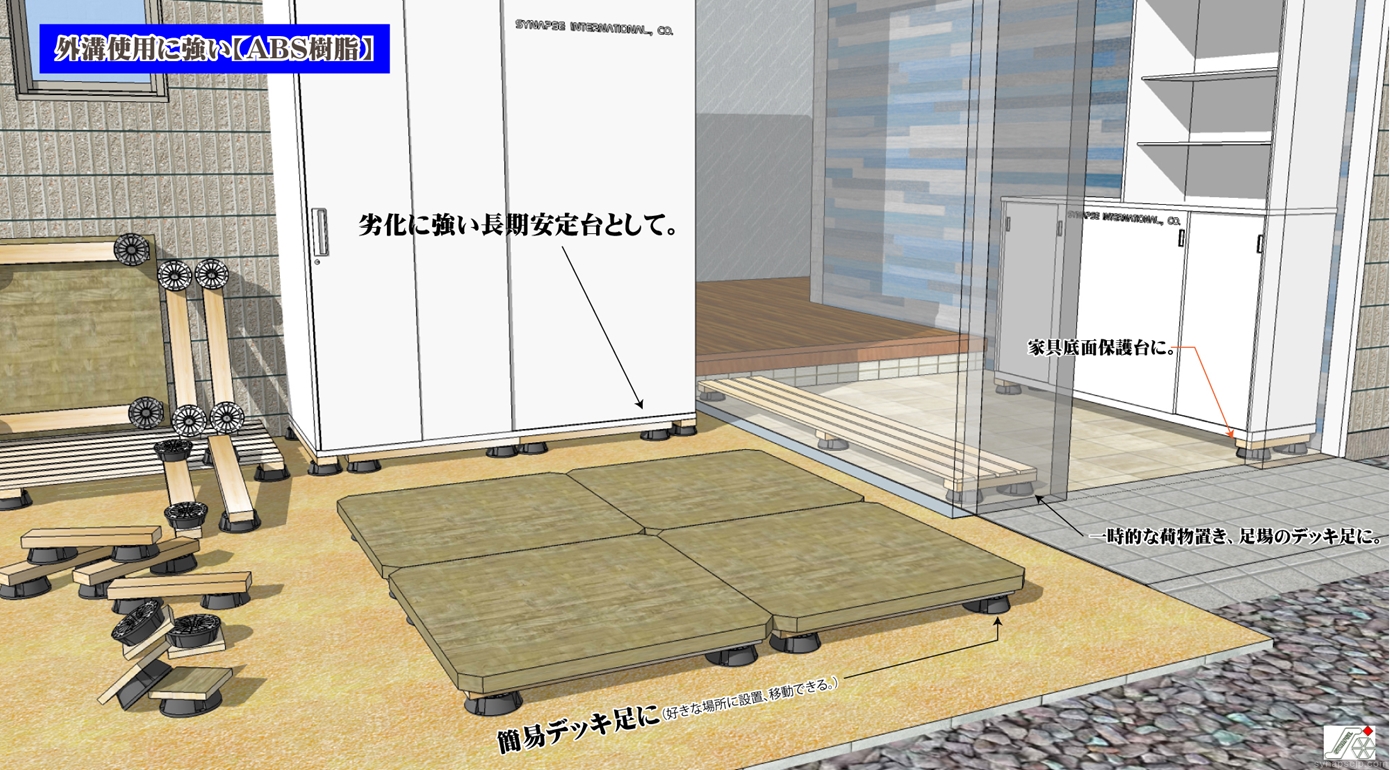

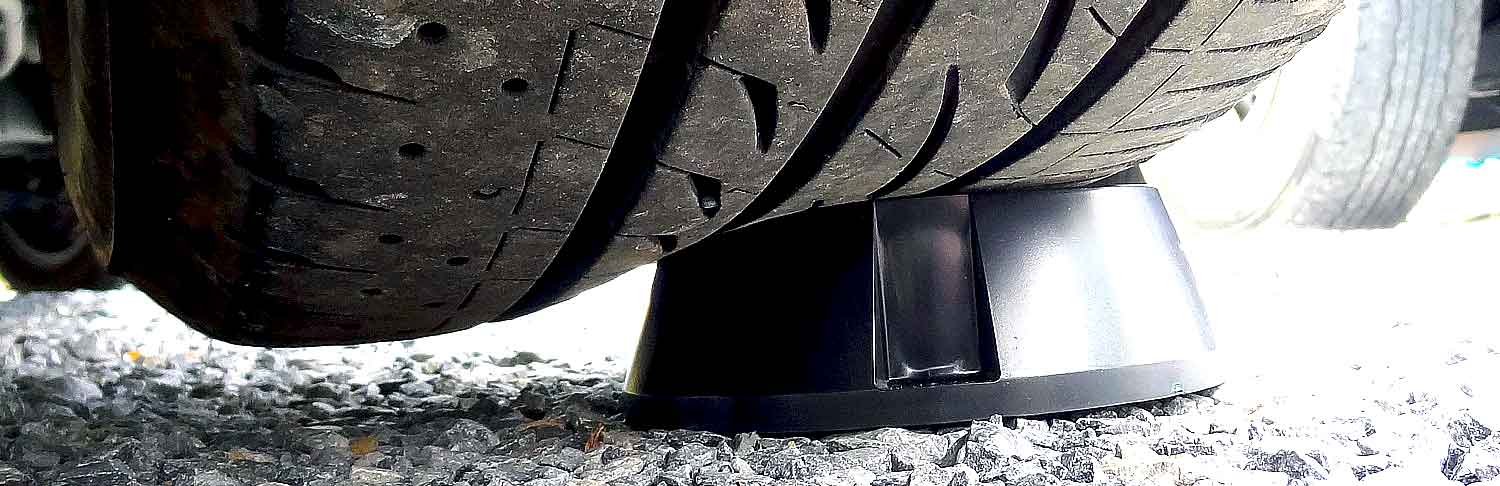

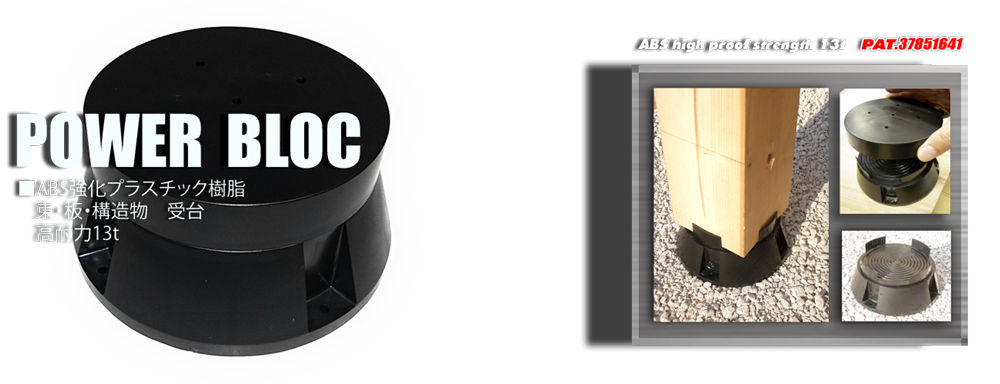

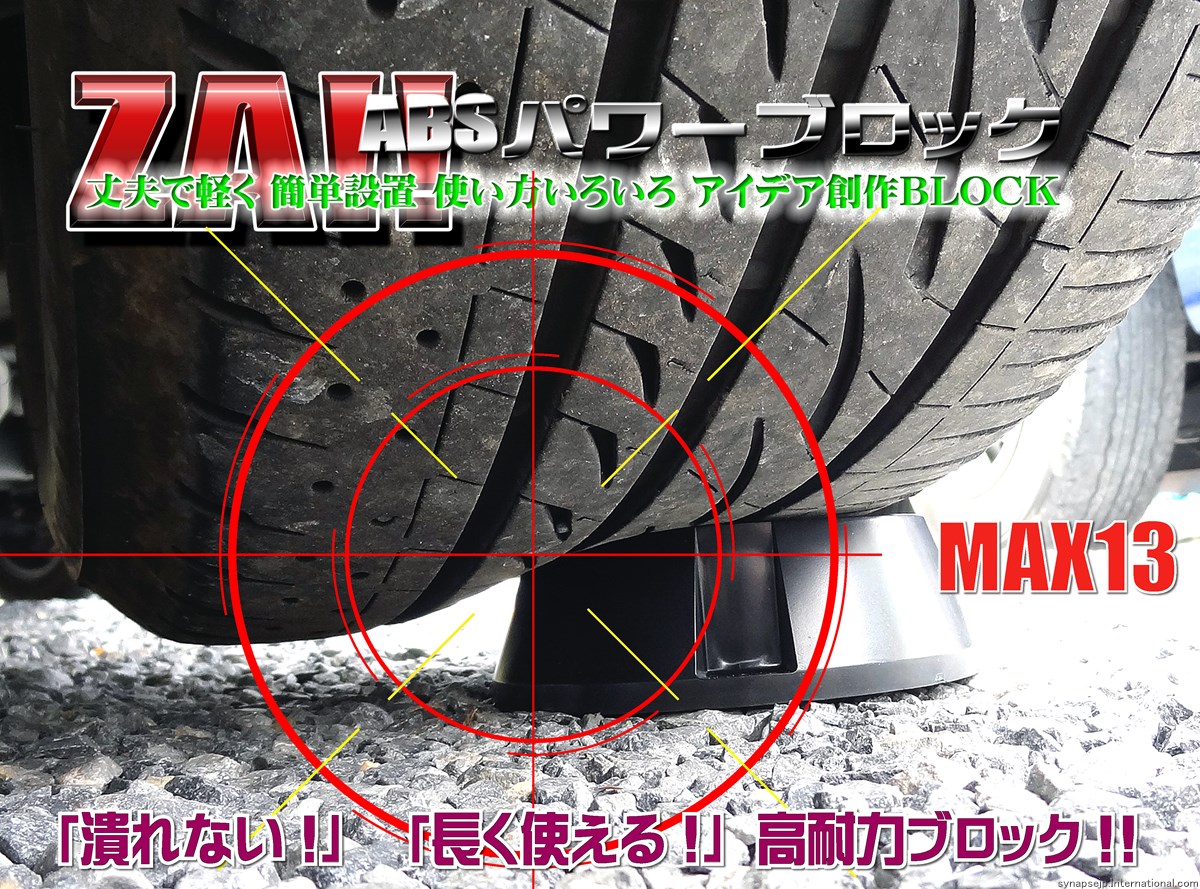

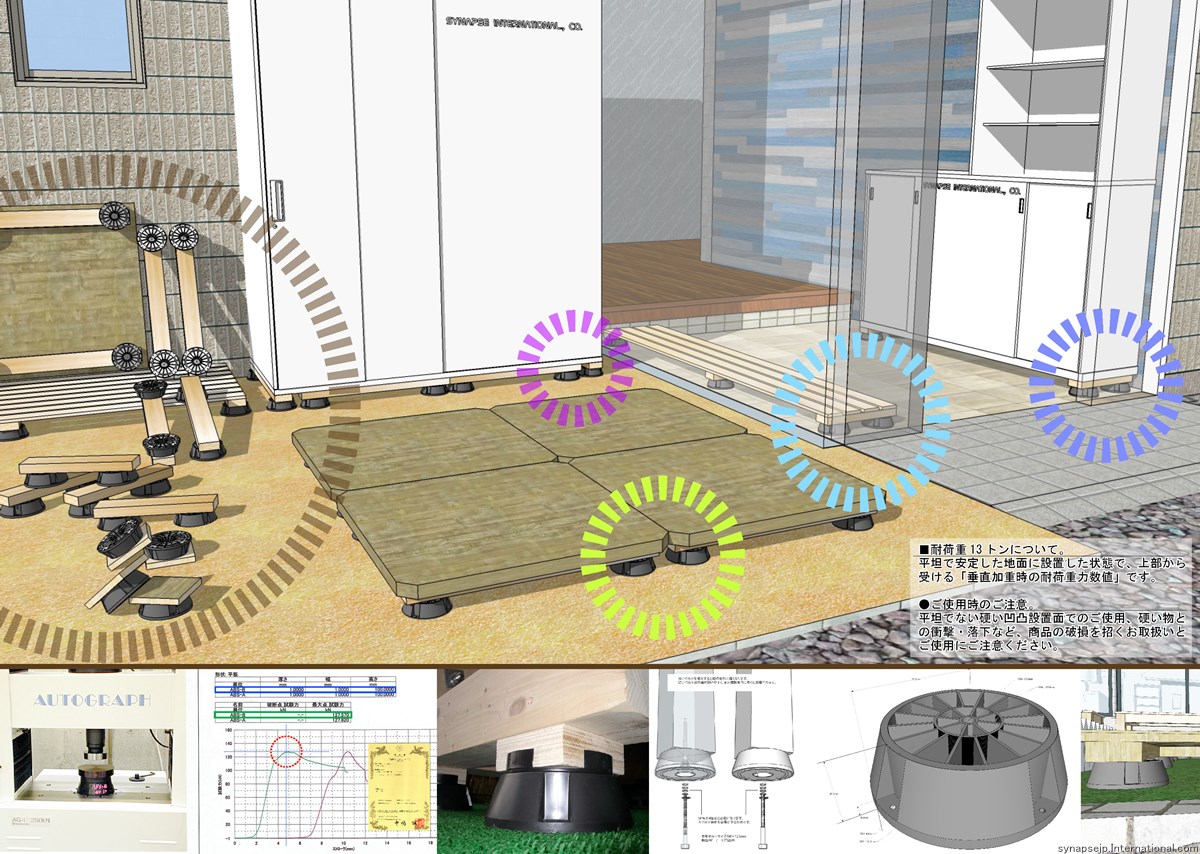

　　■材受ABS強化プラスチック　　<高耐荷重　外向使用に強いABS樹脂製受台><耐震補強用>　荷重耐力13トン

　　●束柱の受台として、床板などの平面受台として、その他アイデア次第で様々な使い方ができます。ABS強化プラスチックで長期間の使用に耐えます。加わる荷重13トンまで耐えます。

座・パワーブロック　ABS強化プラスチック

上に戻る

●必要になったその時、いつでも「自由」にご利用いただけます。
シナプスは金物の製造と販売を目的とする建築金物メーカーです。
金物を購入する為のご契約や登録等は一切必要ありません。
金物をご利用する目的で　1個からご自由にご注文いただけます。
ご採用前のご質問は、電話・FAX・メール等で、お気軽にお寄せ下さい。

選ばれるための優れた製品の造り、細部まで考え抜かれた耐震補強金物製品がご利用頂けます。
ご採用前に他社製品の造り、耐震・制震性能、価格等、全てに納得できる違いを細部まで比較ご検討ください。
設計、デザイン、耐震補強性能、取付部材仕様、施工性、制震効果の全てに確かな違いがあります。
信頼を構築するプロセス、耐震補強現場にご採用ください。
※一般の方と事業者の方のご購入窓口、ご購入方法が異なります。シナプスまでお気軽にお尋ね下さい。
ご利用前にご希望の製品を現物でご確認下さい。

ご採用予定製品の最終確認として、現物を実際に手に取り確認をご希望の方はシナプスまでご連絡下さい。
ご希望の製品をご返却前提でお送り致します。
★お知らせ★

Λラムダ ※「特許」を真似た「類似製品」にご注意下さい。
◆2010年現在　数社に「警告・停止」を行っています。◆シナプス所有「特許」類似すると思える<他社製>二軸耐震補強金物ご利用にご注意下さい。
★お知らせ★

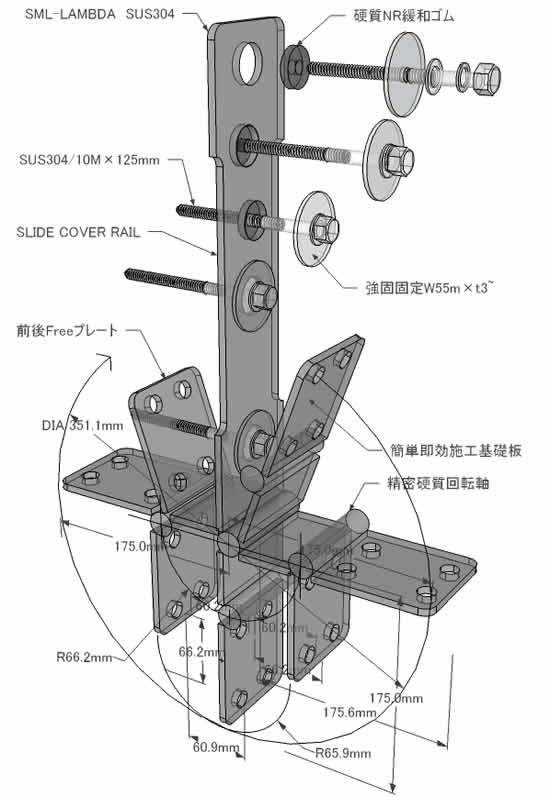

●構造の代表申請図
●使用時の金物の動き
●回転構造の造り　●採用例　　☆類似形状例と動き。
●シナプス特許採用製品

「特許」
「特許」

「特許」
★三つの材を2本の軸棒で連結
★軸構造が前後「自由」な「回転と動き」を実現しています。
★異なった形に見えますが、「特許」軸を2箇所使用した金物です。
軸間の距離や軸部金物形状の造りを変えても、特許庁が認めた技術登録「軸を二箇所以上採用した建築金物」を確実に侵害した製品です。
★高耐力保持製作が難しい軸部構造を特殊な鋼材種と製造技術を駆使し、製品化されているシナプスオリジナル製品。
●上図説明の建築補強金物、耐震補強金物等の全てが、シナプス所有の「特許」　を侵害(抵触)　する可能性が極めて高い商品になります。
上部(柱取付部)と下部(基礎取付金物部)の形状の造りに関係なく駆動部が二箇所以上存在する後付建築金物全てが対象になります。
類似すると思われる耐震補強金物をご採用された場合、特許侵害に伴う行為で、ご迷惑をお掛けすることも考えられますので、ご購入の際は十分なご確認にご配慮下さい。
≫耐震補強金物　ラムダ「特許」詳細・参考資料はこちらをご覧下さい。　　≫お問い合わせとご質問、ご確認はこちらまで≫　　お問合せフォーム
