/////////// 住宅耐震補強工事で使用する代表的な道具と工具類 /////////// (柱)補強金物<ホールダウン防止金物>用とその他製品の穴あけ作業用 ///////////
|
|||||||||||||
|
|
|||||||||||||
|
|
|||||||||||||
|
●≫拡大表示(JPG)※開くまで時間がかかる場合があります。
●木造住宅を対象とした道具と工具になります。<柱補強><軸組の結束部><材接合施工> コンクリート穴あけ作業/木部穴あけ作業/取付ボルト締付け作業用 道具・工具類● ※ドリル類は通常使用とは異なる「耐震補強」に最適な形状と規格の物を採用しています。 また、電動工具についても過去の工事のノウハウを生かした機種(タイプ)と独自に一部を改良した物があります。 |
|||||||||||||
|
|||||||||||||
|
|||||||||||||
 |
|||||||||||||
|

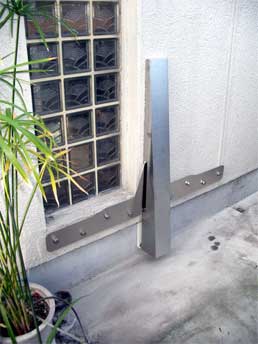

●●●耐震金物 AXX-700ホールダウン防止金物/柱補強用耐震金物........強力仕様[耐震補強金物] 壁改修時の内部取付・益し基礎配筋埋め込み使用可能製品
|
|||||||||||||
 |
|||||||||||||
|
●●●耐震金物 ラムダ・ホールダウン防止金物/柱補強用耐震金物........強力仕様[耐震補強金物] 基礎部多様条件対応 特許・変形プレート仕様
|
|||||||||||||
 |
|||||||||||||
|
●●●耐震金物 セフティープレート・ホールダウン防止金物/柱補強用耐震金物........強力仕様[耐震補強金物] 高性能・高耐力・コーナー剛性力補助プレート仕様
|
|||||||||||||
|
※その他、耐震補強時の施工用工具・道具は、住宅補強工事の内容、現場・建物状況に合わせてご用意ください。
|
|||||||||||||
|
■施工時の注意点と重要なポイント (耐震補強用 耐震金物 後付柱金物) ◎取付で分からない事はシナプス サポートをご利用下さい。
|
|||||||||||||
|

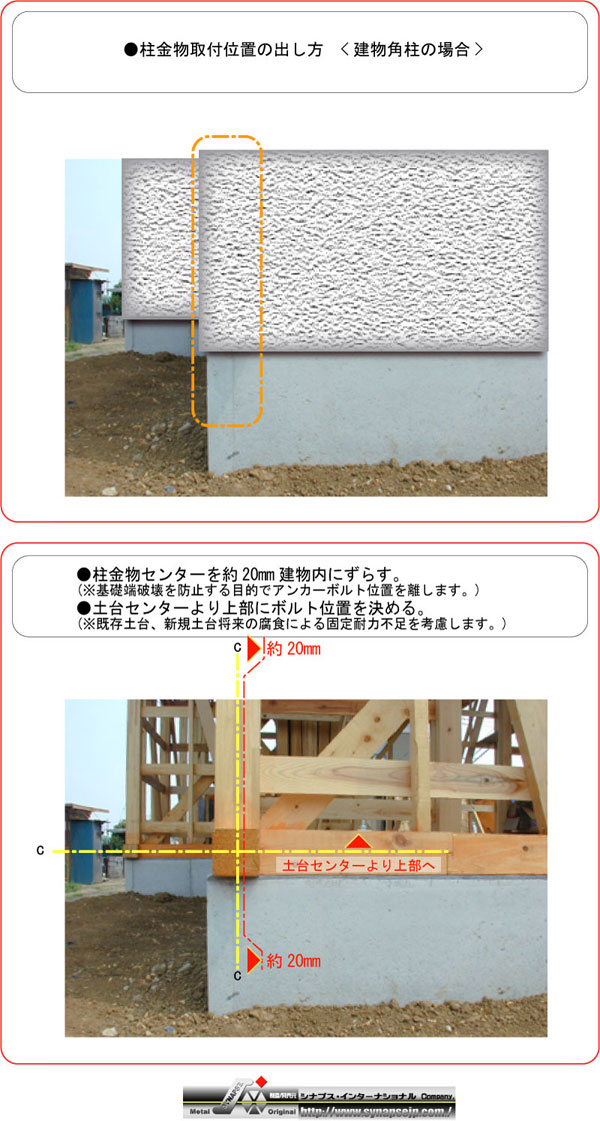

0.≫角柱の柱センターには金物を取付けない。(※後付柱金物/ホールダウン防止金物の取付施工書をご覧下さい。) 1.≫基礎部の下穴清掃はブラシガケ⇒ブロアー(※下穴奥部までノズルを入れる。小石残留は、固定耐力減少になります。) 2.≫ケミカルは叩き込みが終わったら指定時間以上絶対に力を加えない。 3.≫打込みアンカー頭部には必ずボルト溝保護用のナットか袋ナットを被せ叩き込み。⇒必ず最後の位置まで叩き込み、確認!。 4.≫木部下穴には必ず防腐剤を注入し、木部下穴周囲にはコーキングで防水処理をした後に耐震補強金物を取付ける。(※防腐剤を注入した下穴へのコーキング厳禁。) 5.≫最後の金物固定ボルト締付けは、手締めでトルク加減を見ながら最良の締付け限度位置を確認。 6.≫施工完了後の周囲の清掃は確実に行い終了。 |
|||||||||||||
|
